dinamica elevata e produttività a costi orari estrema-
mente competitivi.
La Linea RC si caratterizza per: corse asse X (asse gan-
try) pari a 2.200, 3.000, 4.000, 6.000 mm e oltre; corse
asse Y pari a 2.700, 4.000 mm; corsa asse Z pari a 1.250
mm; volume operativo a partire da 9m³; testa birotativa
continua con cinematismi ad alta coppia a ingranaggi,
con recupero automatico del gioco; testa birotativa con
doppio offset per garantire la massima penetrazione
nel pezzo aumentando il volume operativo; mandrino
base da 32 kW, 24.000 giri/min, cono HSK-A-63; nuovo
mandrino ad alta asportazione da 45 kW, 15.000 giri/
min, conoHSK-A-100; velocitàmassima del singolo asse
pari a 40 m/min; capacità di carico su tavola di 5 oppure
10 t/m
2
.
Di recente ingresso, per quello che riguarda il mercato
europeo, è la Rambaudi RS-SDM3225, prodotto ‘global’
destinato a completare la gamma dei prodotti Ram-
baudi per il mercato della meccanica generale.
Si tratta di un portale fisso a tavola mobile, realizzato
interamente in fusione di ghisa, con corse asse X 3.200
mm, asse Y 2.400 mm, asse Z 1.200 mm, tavola mobile
da 3.000 x 2.000 mm.
Il mandrino da 6.000 giri/min, 18,5 kW, ISO 50 è l’ele-
mento forte dell’insieme, dicono in azienda, in quanto,
grazie anche alla struttura dellamacchina, è in grado di
assicurare prestazioni di fresatura ai massimi livelli.
Lamacchina è poi completata da testa a 90°, orientabile
ogni 45°, cambio utensili e carenatura completa per un
efficiente contenimento dei residui di lavorazione.
Si tratta di un prodotto ‘fortemente indirizzato’ alla
subfornitura per la lavorazione di strutture meccaniche
e stampi.
Alla base della progettazione è la forte esigenza di ot-
tenere alte prestazioni dinamiche e buona capacità di
asportazione a prezzi contenuti.
Le prime versioni delle macchine della linea RC sono
state espressamente progettate per rispondere alle
esigenze dimensionali dei principali stampi per parti
in plastica del settore automotive. Le versioni immedia-
tamente seguenti, grazie all’ampliamento delle corse
e alla dinamica dei cinque assi, trovano ampia applica-
zione anche nel settore aeronautico e nella lavorazione
di stampi per lamiera ancora del settore automotive.
Oggi la linea RC è stata arricchita di ulteriori possibilità
di corse degli assi lineari e della nuova testa birotativa
continua Glob 123G, dotata di un mandrino capace di
alte asportazioni per incrementare ulteriormente e in
modo significativo la versatilità del prodotto.
Il modello RC270 è attualmente disponibile in confi-
gurazione con asse longitudinale X 6.000 mm, asse
trasversale Y 2.700 mm e asse verticale Z 1.250 mm,
con testa Glob 89G, particolarmente indicata per la-
vorazioni di semifinitura e finitura ad alta velocità
di stampi sia per il settore plastica sia per il settore
lamiera.
Dinamicità e volumi.
In alternativa, sulla stessa mac-
china potrà essere integrata la versioneGlob 123G, rea-
lizzata con mandrino HSK-A-100 e velocità di rotazione
fino a 15.000 giri/min, adatta per lavorazioni caratte-
rizzate da utensili di grandi dimensioni. La macchina è
equipaggiata con magazzino utensili a 42 posti per il
quale sono disponibili alternative in termini di capacità.
Così configurata, dicono i tecnici del costruttore, RC270
è l’ideale per lavorazioni che richiedano precisione,

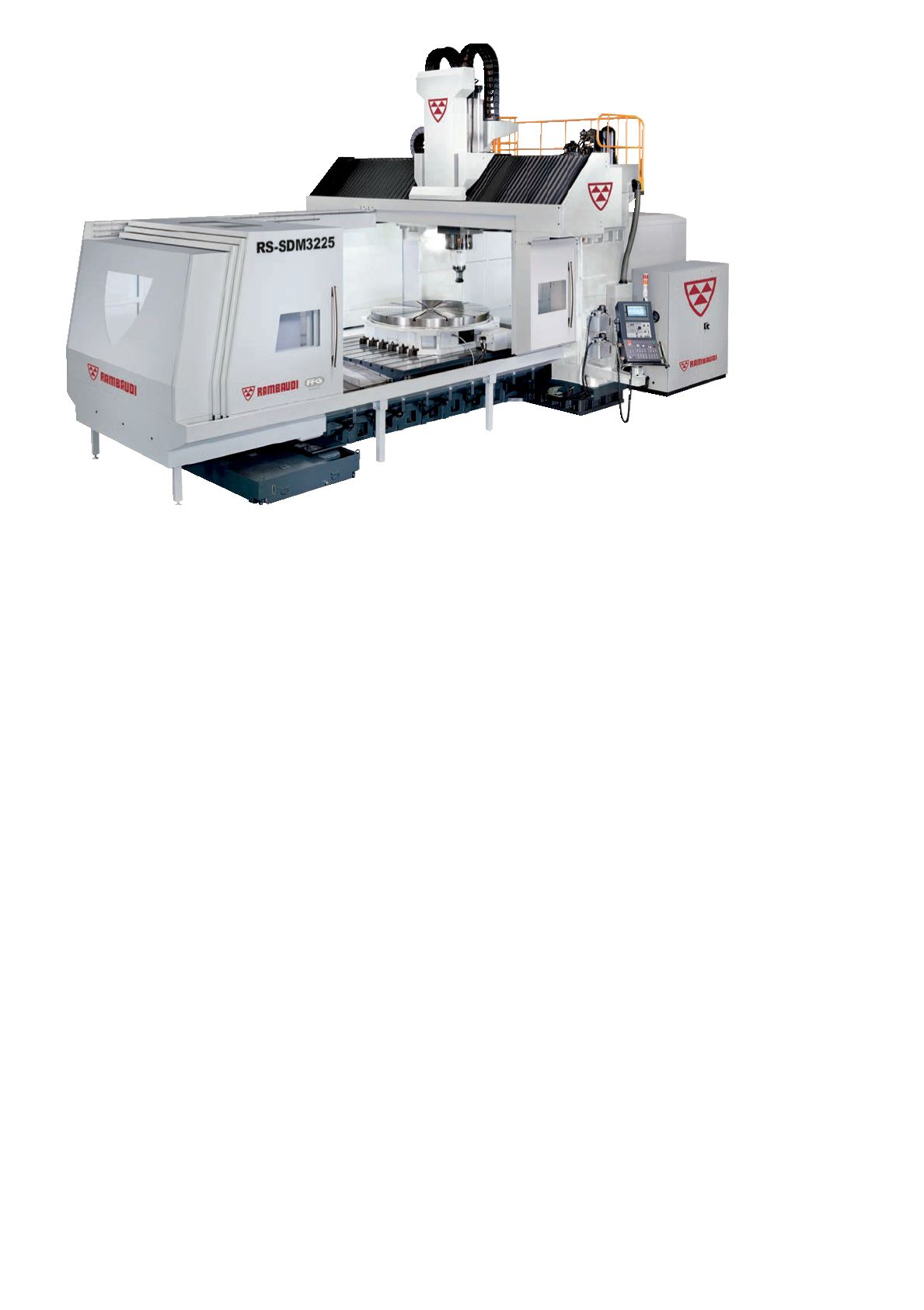

Il modello RS-SDM3225 è realizzato interamente in fusione di ghisa. Nella foto d’apertura:
il centro di fresatura ad alta velocità RC270 dotato della nuova testa Glob 123 G.
