79
rmo
aprile 2014
trici per utensili di precisione di Studer e ‘all’eccellente
sistema di gestione del calore’, concorrono a questo ri-
sultato anche le funzioni di misurazione e calibratura
‘in process’.
Lavorare utensili di precisione.
La nuova rettificatrice
per utensili ad alte prestazioni Walter Helitronic Vision
400 lavora utensili di precisione assialmente simmetrici
come frese, creatori, punte, puntemultidiametro, uten-
sili profilati e utensili per la lavorazione del legno inHM,
acciaio superrapido, ceramica, cermet e CBN.
Lamacchina si basa sulla collaudata rettificatrice ad alta
precisione per utensili Helitronic Vision con azionamenti
lineari e motori torque, ma con l’aggiunta di viti a sfere
negli assi lineari e trasmissione a vite senza fine negli
assi di rotazione. Con dimensioni dello spazio di lavoro
identiche a quelle dellaHelitronic Vision, la rettificatrice
Helitronic Vision 400 è in grado di produrre utensili con
diametro da 3 a 315 mm e lunghezza di lavorazione al
perimetro fino a 350 mm. Il basamento della macchina
in polimero o ghisa minerale e la costruzione a portale
brevettata per un’estrema rigidità traducono l’alta di-
namicità degli azionamenti digitali in precisione di retti-
fica con basse vibrazioni. La potenza del motore è di 24
kW/10.500 giri/min. Un dispositivo di cambiomola sosti-
tuisce mole fino a 254 mm di diametro e fino a 24 pac-
chetti mola. Il dispositivo di cambio utensile è un robot
CNC a 6 assi di Fanuc. ‘’Con il comando Fanuc, Walter
offre agli utilizzatori il massimo grado di disponibilità
e affidabilità - dicono i tecnici del costruttore - a que-
sto si aggiunge l’elevato comfort d’uso del collaudato
software di rettifica Helitronic Tool Studio di Walter.
Helitronic Tool Studio garantisce la massima efficienza
e semplicità d’uso della macchina; abbinato al feedrate
optimizer, riduce al minimo i tempi di rettifica e i tempi
morti di produzione’’.
sclusiva estensione del software per la rettifica poligo-
nale che consente la lavorazione di qualsiasi contorno a
360° con un’unica operazione di serraggio. Lamacchina
consente inoltre l’esecuzione di operazioni di rettifica
cilindrica esterna e non cilindrica con la massima pre-
cisione dei profili. L’intero sistema J600 offre quindi
all’utilizzatore flessibilità assoluta nella lavorazione di
un’ampia varietà di pezzi.
Rettificatrice cilindrica.
La rettificatrice cilindrica S11
è la macchina più piccola della gamma Studer ed è
stata progettata su misura per pezzi fino a 200 mm.
Dietro alle dimensioni estremamente compatte della
macchina, si nasconde una produttività ‘che sorprende
anche gli specialisti del settore’.
Nel mercato della rettifica cilindrica non esisteva fino a
oggi una soluzione in grado di offrire un tale livello di
compattezza per pezzi in questa gamma dimensionale,
dicono i tecnici della casa costruttrice.
Il confronto che segue, illustrato dall’azienda, rende
l’idea delle potenzialità di questa nuova macchina.
Chi oggi utilizza una Studer S36 e produce pezzi fino
a 200 mm di lunghezza, può iniziare da subito a pro-
durre con due nuove Studer S11 utilizzando la stessa
superficie occupata dalla S36. Una sola S11 offre già il
15% di produttività in più rispetto alla Studer S36. In
concreto: sulla stessa superficie di una Studer S36, è pos-
sibile aumentare la produzione del 230% utilizzando
due Studer S11. La precisione è un requisito essenziale
della rettifica. A tale riguardo, sono disponibili i primi
valori empirici relativi alla produzione di ugelli di inie-
zione permotori a pistoni. Inquesto caso sono ammesse
tolleranze inferiori a 5/10 μm in serie per la circolarità e
a 1 μmper la linearità. Nella pratica, fa sapere il costrut-
tore, la S11 si mantiene nettamente al di sotto di questi
valori. Oltre alle caratteristiche costruttive delle rettifica-

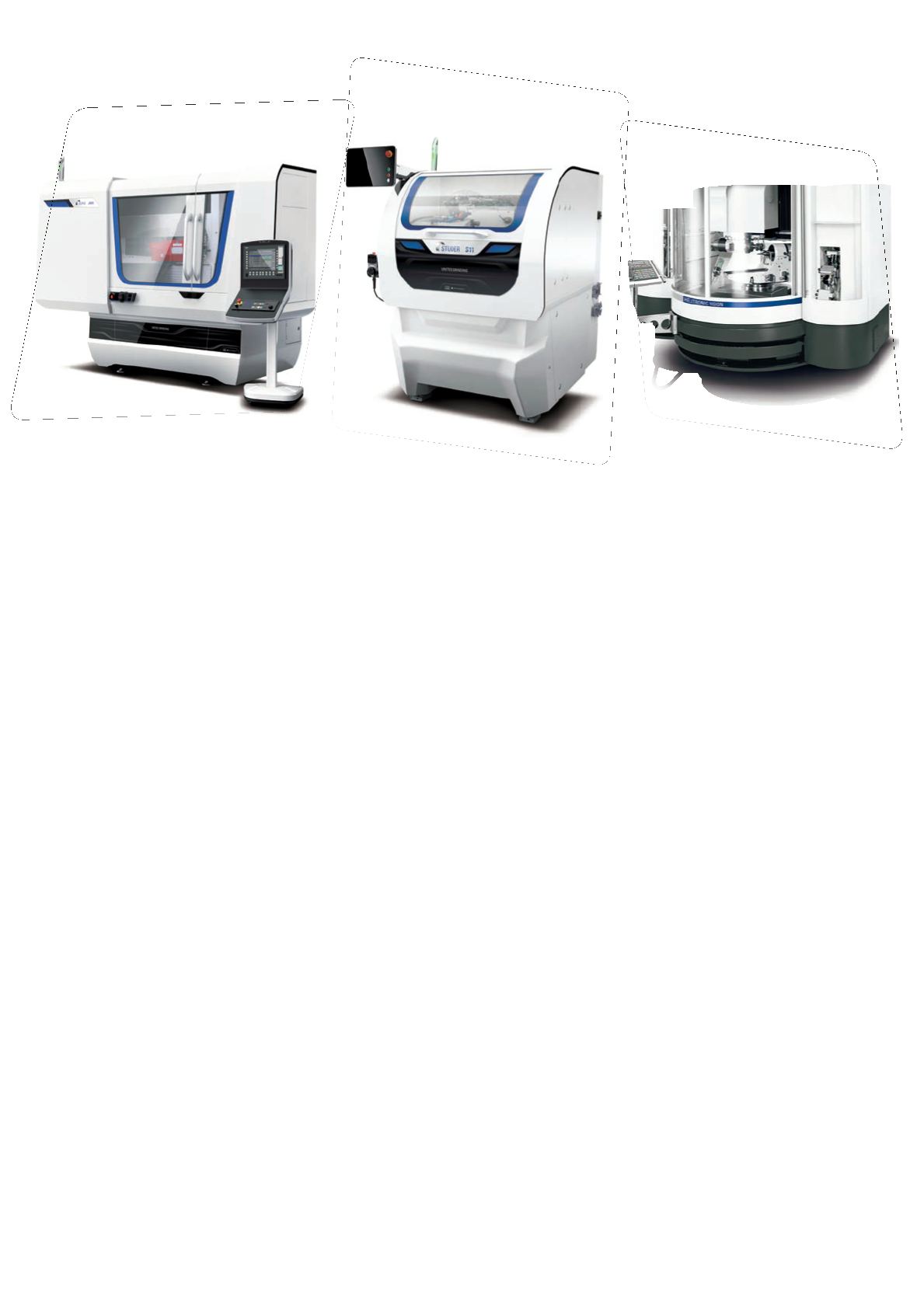

Da sinistra: la Jung J600, la Studer S11 e la Walter Helitronic Vision 400.
