e i sistemi di climatizzazione. L’impiego dei compo-
nenti TS 8 ha permesso di raggiungere elevati stan-
dard di sicurezza per le apparecchiature elettriche
installate, nel pieno rispetto di quelle che sono le
specifiche richieste dai mercati internazionali.
La particolare conformazione della struttura dell’ar-
madio, realizzata con sistema di profilatura a 16
pieghe, grazie all’estrema modularità, si integra in
modo armonico con la struttura generale del centro
di lavoro.
Il cuore operativo della macchina viene posizionato
all’interno di un contenitore di comando Rittal, in
grado di conferire alla postazione di lavoro il mas-
simo della flessibilità e sicurezza, senza far perdere
di vista l’aspetto estetico ed ergonomico. La po-
stazione di lavoro, dotata di ruote di scorrimento,
risulta facilmente posizionabile in ogni punto adia-
cente la macchina, consentendo cosi all’operatore di
operare in sicurezza.
Il corretto funzionamento delle apparecchiature
elettriche e meccaniche è garantito dall’impiego
di sistemi di condizionamento e impianti ‘chiller’
progettati appositamente per soddisfare gli elevati
standard produttivi richiesti dalla macchina Flymill
di Breton.
giri/min, conferendo alla macchina una notevole ca-
pacità di asportazione e rendendo possibile affrontare
egregiamente la lavorazione sia di leghe leggere sia
di altre leghe speciali che sono particolarmente utiliz-
zate nel settore dell’aeronautica.
La capacità della macchina di operare in pendolare,
permette ad Alenia-Aermacchi di lavorare da una
parte tubi particolari in inconel destinati al sistema
anti-ghiaccio del motore e dall’altra profili esterni
della zona d’ingresso dell’aria ai reattori, i lip delle
gondole motore che devono essere lavorati di contor-
natura. La lavorazione dei tubi per il sistema di de-
iceing del motore è quanto mai particolare e necessita
di estrema precisione nell’esecuzione delle lavorazioni
previste: la difficoltà sta sia nella pulizia con cui deve
essere svolto il lavoro sia nella precisione dei fori che
devono essere nell’esatta posizione prevista e devono
rispettare una precisione dimensionale assoluta.
Questo perché proprio dai fori è destinata a passare
l’aria calda che ha il compito di evitare il formarsi del
ghiaccio nel motore.
Per poter realizzare il sistema di automazione del cen-
tro di lavoro Flymill di Breton, sono stati impiegati si-
stemi Rittal dal contenuto tecnologico estremamente
evoluto quali gli armadi TS 8, i contenitori di comando

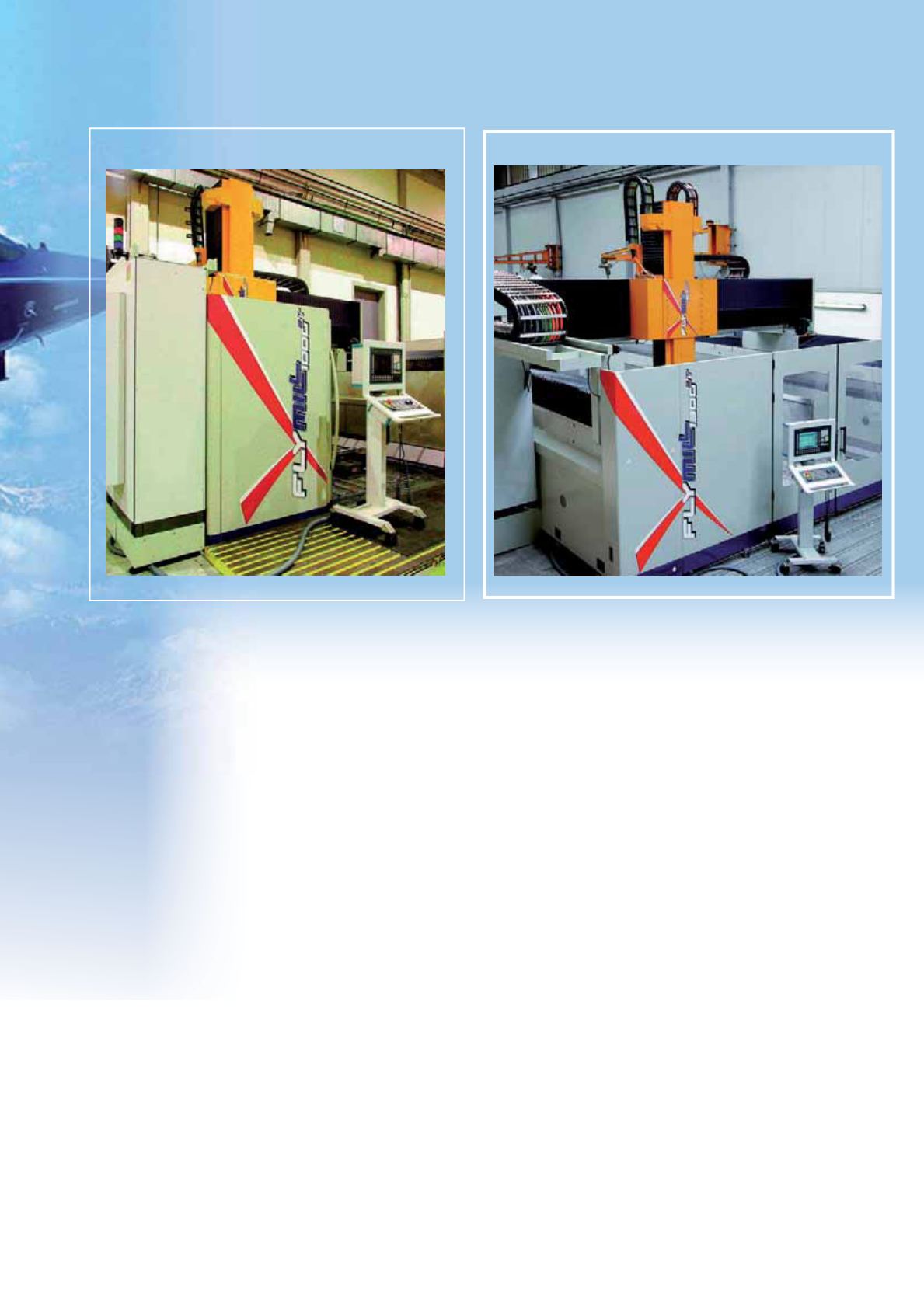

Flymill è la gamma di centri di lavoro a portale con trave mobile realizzata da Breton per soddisfare le nuove esigenze di lavorazione
ad alta velocità nel settore aerospaziale.
