marzo 2014
Focus
Aerospace
tura, ‘funzionale e facile da utilizzare’, è dotata del
controllo numerico iTNC 530 di Heidenhain, che
consente la realizzazione di contorni molto accurati
dei pezzi da lavorare, eseguendo nel contempo la
lavorazione su diversi piani di lavoro. Il sistema di
controllo completamente digitale garantisce livelli
elevati di accuratezza e qualità delle superfici, non-
ché elevate velocità di spostamento degli assi.
Design compatto e rigido.
La macchina è proget-
tata sfruttando una robusta struttura con telaio a
C che supporta una traversa per i movimenti X e Y.
Tutti i tre assi lineari si trovano su un solido blocco
rigido che ospita l’asse B. Il movimento Z verticale,
che ospita unmandrino in linea, èmontato sulla co-
lonna rigida dell’asse Y. La combinazione compatta
del supportomandrino ancorato al montante della
macchina assorbe le forze derivanti dal processo di
lavorazione. La rigidità della struttura consente
lo spostamento rapido e preciso dell’elemento in
movimento. Tutti i componenti strutturali sono re-
B
a flessibilità, una progettazione compatta e
semplice e la facilità d’uso sono le caratteri-
stiche principali che contraddistinguono la nuova
macchina per la fresatura a cinque assi di GF Agie-
Charmilles: il centro di fresatura universale HEM
500U è particolarmente adatto alla produzione di
particolari nel settore aerospaziale, aeronautico,
nonché in applicazioni di meccanica generale, dove
l’utilizzo del 4° e 5° asse è necessario per il posizio-
namento del pezzo. La nuova HEM 500U, grazie
alla sua tavola rototiltante di ultima generazione,
permette di ottenere prestazioni competitive in
termini di rigidità e versatilità nella sua classe. È la
risposta ergonomica per la produzione standard di
parti di precisione, dalla creazione di prototipi fino
alla produzione in serie di piccoli e medi lotti.
La macchina, dicono i tecnici dell’azienda, offre
un’ottima accessibilità che consente di fruire di
un’eccezionale visuale sul processo di lavoro e un’e-
strema facilità nelle operazioni di carico/scarico del
pezzo da lavorare. Questa soluzione per la fresa-
di Silvia Calabrese

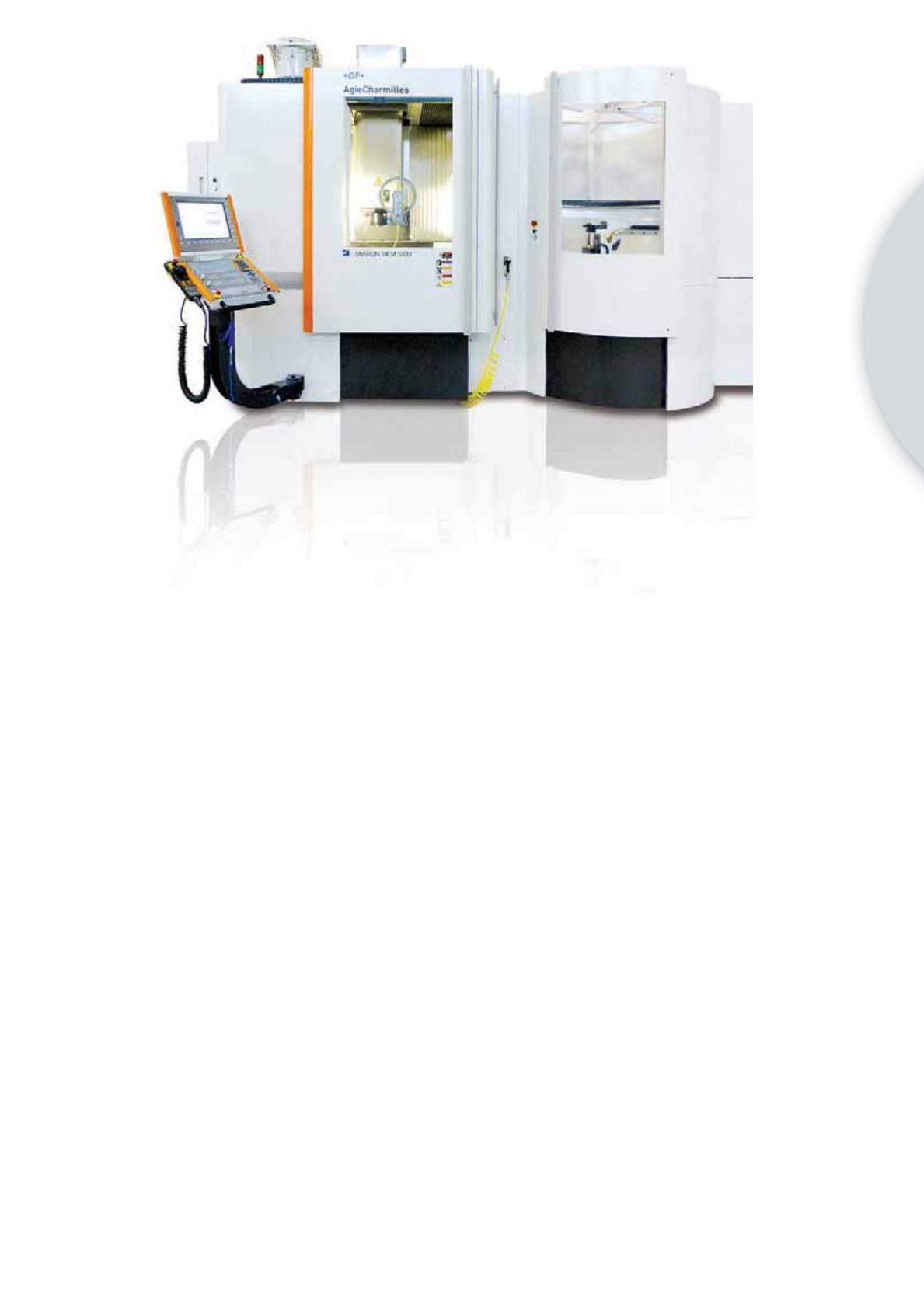

Il centro di fresatura universale MikronHEM500U di GF Agie-Charmilles è particolarmente adatto
alla produzione di particolari nel settore aerospaziale e aeronautico dove l’utilizzo del quarto e
quinto asse è necessario per il posizionamento del pezzo. La macchina è equipaggiata con il controllo
Heidenhain iTNC 530
