mantenere stabile la temperatura e le conseguenti
dilatazioni termiche dell’albero rotore. Questa
caratteristica rende possibili lavorazioni molto
precise, in quanto gli effetti termici del mandrino
portautensile sono ridotti al minimo.
La tecnologia HPM richiede prestazioni molto ele-
vate dei mandrini e della macchina. Per questa serie
di macchine è stata sviluppata una nuova genera-
zione di mandrini motorizzati. Il numero di giri,
la potenza e la coppia sono stati appositamente
ottimizzati per le lavorazioni basate su tecnologia
di fresatura ad alto rendimento. Gli azionamenti
diretti del 4° e 5° asse consentono la massima di-
namicità degli assi rotanti e garantiscono un fun-
zionamento simultaneo al 100%. La serie HPM è
adatta per l’impiego nel settore delle lavorazioni a
prestazioni elevate. Le lavorazioni HPM producono
normalmente grandi quantità di trucioli, che de-
vono essere evacuati dalla zona di lavoro in modo
affidabile. Entrambe le macchine sono dotate di
due trasportatori a coclea interni che trasportano
i trucioli nell’apposito evacuatore esterno che con-
fluisce in un apposito contenitore di raccolta vicino
alla macchina dotato di impianto di sicurezza.
I costi di gestione.
In un sistema bilanciato e
molto personalizzato in base alle esigenze indivi-
duali anche l’aspetto legato ai costi di gestione ha
un suo peso. Nello sviluppo si è prestata partico-
Compattezza e ampia area di lavoro.
Il centro
di lavoro Mikron HPM 800U si caratterizza per la sua
compattezza combinata a una grande area di lavoro.
Le corse X-Y massime corrispondono a 800 mm x 800
mm. Sull’asse Z la luce è di 700 mm tra la superficie
della tavola e il mandrino, questo garantisce la la-
vorazione di pezzi voluminosi con utensili lunghi su
tutti i cinque lati.
L’area di lavoro, opportunamente studiata, consente
di lavorare pezzi cilindrici con un diametro fino a 800
mm. Inoltre la particolare conformazione degli assi
rotanti dà la possibilità di lavorare integralmente
pezzi fino a 600 mm di altezza, con utensili lunghi
fino a 100 mm.
Sia che si tratti di lavorare leghe leggere o eseguire
lavorazioni su materiali tenaci, le elevate potenze e
coppie dei mandrini Step-Tec si adattano alle più im-
pegnative applicazioni. È possibile scegliere tra un
elettromandrino in linea da 20.000 giri/min per lavo-
razioni più tradizionali oppure un elettromandrino
da 30.000 giri/min per le lavorazioni con utensili più
piccoli e in alta velocità. Questi mandrini motorizzati
sono perfetti per superfici tridimensionali o per la-
vorazioni di materiali che richiedano alte velocità di
taglio. Entrambi i mandrini dispongono di un attacco
utensili HSK-A63.
Nuova generazione di mandrini.
I mandrini sono
raffreddati ad acqua (CoolCore): ciò consente di

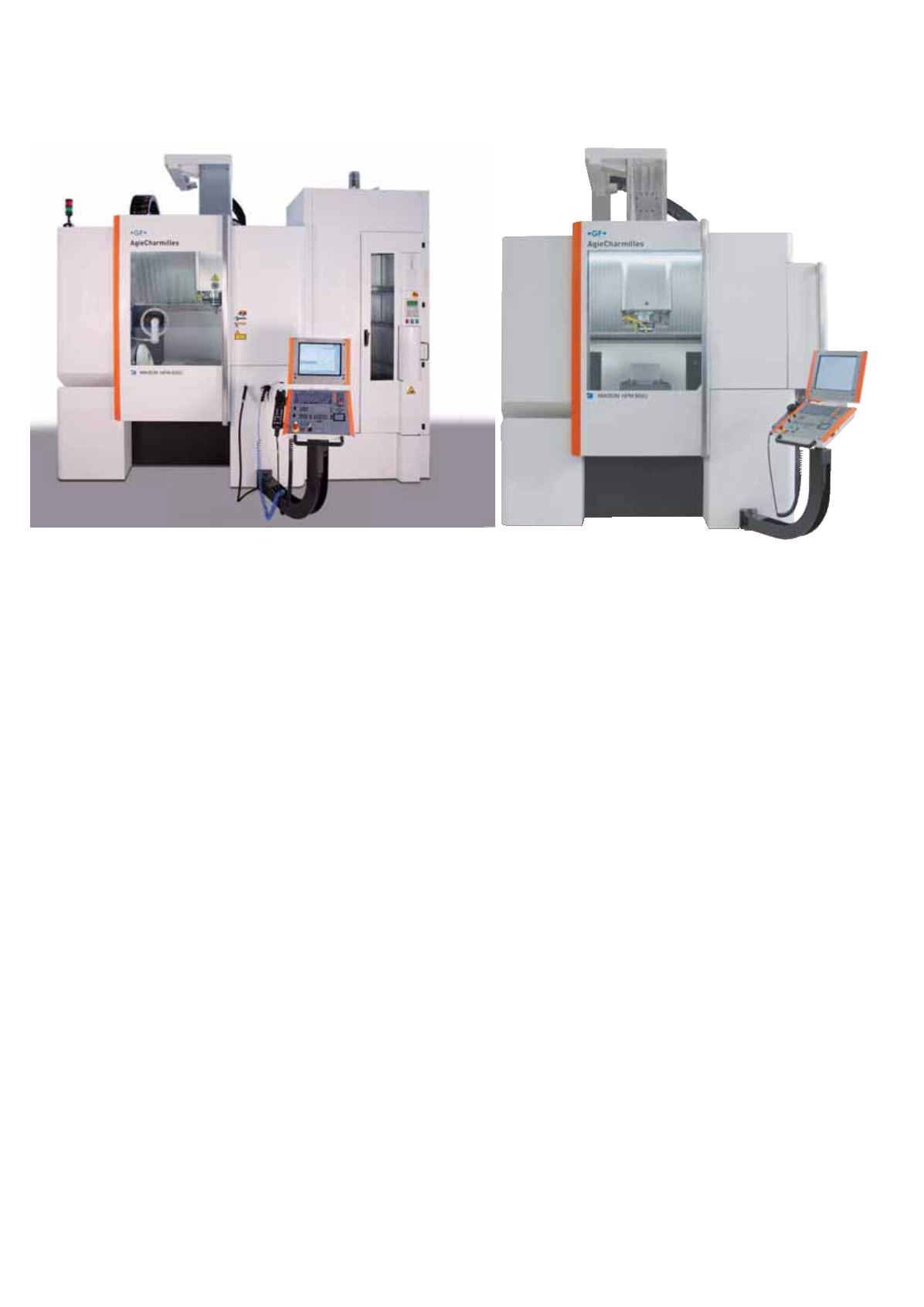

Il centro di lavoro Mikron HPM 800U, caratterizzato da compattezza e ampia area di lavoro. Le corse
X-Y massime sono 800 mm x 800 mm. Sull’asse Z la luce è di 700 mm tra la superficie della tavola e il
mandrino, ciò garantisce la lavorazione di pezzi voluminosi con utensili lunghi su tutti i cinque lati.
