Tale sistema, a funzionamento induttivo, è stato con-
cepito su misura per le esigenze di assi tondi di mac-
chine utensili caratterizzati da trazione diretta, alta
dinamicità e precisione. In tale contesto, il principio
dell’integrazione del sistema di misurazione SRM in un
cuscinetto per tavole girevoli, già applicato con suc-
cesso nella serie Yrtm, è stato opportunamente sot-
toposto a ulteriore sviluppo. Il sistema di misurazione
SRM coniuga velocità di misurazione e precisione ele-
vate, nonché riduzione dell’ingombro e robustezza. È
resistente agli imbrattamenti, offre un foro passante
centrale libero nell’asse tondo e richiede interventi
di regolazione minimi. Ciò lo rende, secondo i tecnici
tedeschi, una convincente alternativa ai sistemi di mi-
surazione ottici angolari integrati. I cuscinetti della
nuova serie INA Yrtsma sono disponibili in gamma di
diametri del foro compresa fra i 200 e i 460 mm. Dal
punto di vista della meccanica essi corrispondono alla
serie di cuscinetti High Speed Yrts.
Azionamenti per tornire e fresare.
Con la serie
rotativa High-Performance a trazione diretta RKI, la
INA Drives &Mechatronics AG & Co. KG (Idam) ha rag-
giunto eccellenti caratteristiche di prestazione sinora
fuori portata. Rispetto ai motori torque tradizionali,
le trazioni dispongono di un momento superiore del
30%. Il regime di rotazione e la potenza meccanica
sono cinque volte superiori. Al contempo, la perdita di
potenza viene ridotta del 60%. Ciò determina una mi-
nore produzione di calore. L’efficienza energetica viene
migliorata e i costi di esercizio diminuiscono grazie alla
minore esigenza di raffreddamento. Per incrementare
il rendimento, a parità di potenza è possibile dunque
utilizzare motori di minori dimensioni e ridurre i costi
per il convertitore di frequenza e il motore.
Ai fini di un cuscinettamento compatto delle tavole gi-
revoli, Schaeffler ha ottimizzato la struttura interna del
cuscinetto assiale a due file di sfere a contatto obliquo
Zkldf..B a un punto tale ‘da ottenere il raddoppio del
regime di rotazione massimo’. Al contempo si ha una
‘riduzione del momento di attrito, e l’elevata precisione
nonché la rigidezza del cuscinetto rimangono immutate,
senza alcuna compromissione della prestazione’.
‘’Specialmente in combinazione con i motori torque a
regime ottimizzato RKI di Idam si aprono delle nuove
opportunità nella lavorazione a tornio e fresa. Oppor-
tunità che fino a oggi, con i componenti standard, non
esistevano’’, fa sapere Schaeffler.
Il cuscinetto si evolve.
Se impiegati nella combina-
zione di cuscinetti assiali liberi e cuscinetti a rulli cilin-
drici, i cuscinetti assiali ad alta velocità FAG della serie
BAX permettono di conseguire nei mandrini principali
velocità di rotazione sinora raggiungibili solamente con

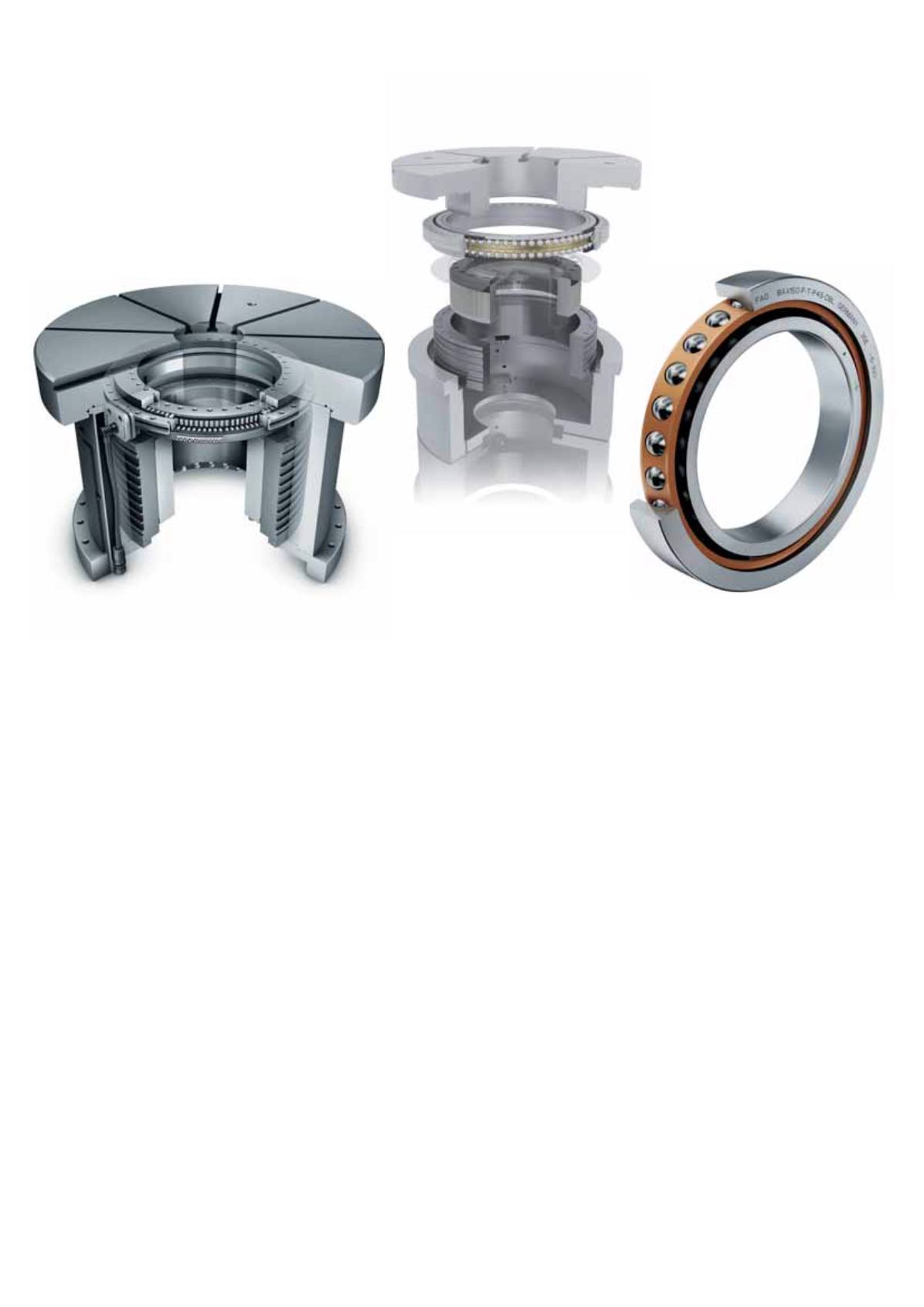

Ai fini di un cuscinettamento
compatto delle tavole girevoli,
Schaeffler ha ottimizzato la
struttura interna del cuscinetto
assiale a due file di sfere a contatto
obliquo Zkldf..B.
I cuscinetti assiali ad alta
velocità FAG della serie BAX.
Nuova serie INA Yrtsma: cuscinetti per tavole
girevoli con sistema assoluto di misurazione
angolare per assi tondi di precisione.
