Per tubi lunghi e pesanti.
3D Fabri Gear è ideale per il
taglio di tubi lunghi e pesanti impiegati nel settore edile,
come strutture di edifici, sistemi di riscaldamento e ven-
tilazione, a fianco di lavori con macchinari come le gru e
macchinari per l’agricoltura.
È interessante sapere che 3DFabri Gear è stata impiegata
in diversi progetti edili molto prestigiosi, come il circuito
di Formula Uno Yas Marina ad Abu Dhabi, lo stadio di
calcio nazionale a Danzica (Polonia) e il Tokyo Sky Tree,
la torre di trasmissione più alta del mondo, aperta nel
maggio 2012.
nell’asse Z. Inoltre, la nuova macchina di taglio laser in
fibra permette un’eccezionale precisione di posiziona-
mento di ± 0,05/500 mm sull’asse X e Y e di ±0,01/100
mm sull’asse Z.
Il taglio 3D.
Veniamo ora alla 3D Fabri Gear 220Mk II, la
seconda macchina di cui ci occupiamo.
La serie 3D Fabri Gear è stata progettata appositamente
per il taglio laser 3D ad alta precisione di configurazioni
angolari o complesse di tubi e strutture lunghi. La mac-
china è dotata di una testa 3D che permette lo sposta-
mento su cinque assi diversi, permettendole di eseguire
il taglio dei profili aperti e chiusi.
La testa 3D fornisce una precisione eccellente nel taglio
verticale, per garantire che i tubi in metallo siano acco-
stati senza alcun gioco. Ciò riduce la necessità, per lema-
schere, di mantenere in posizione il metallo da tagliare
prima della saldatura e riduce l’entità di materiale da
saldare, con il vantaggio di tempi di saldatura più rapidi
e di una maggiore potenza di saldatura.
Tempi dimezzati.
Mazak ritiene che il tubo tagliato con
3D Fabri Gear possa essere saldato e montato in metà
tempo rispetto a un tubo tagliato normalmente.
La macchina esposta allo stand Mazak alla EMO era la
versione da 2,5 kW in grado di tagliare un tubo lungo
8 m (necessita uno spazio di 21 m per 5,1 m). Essa è pro-
gettata per il taglio automatizzato di pezzi di qualsiasi
forma, da tubi tondi a quadrati, da rettangolari a trian-
golari. Essa è dotata di un sistema a quattro griffe che
previene le vibrazioni e garantisce un taglio a elevata
precisione. Inoltre, un morsetto autocentrante permette
un setup rapido senza dover modificare il setup da tubo
quadrato a tondo o triangolare.
Inoltre, 3D Fabri Gear offre una soluzione ‘done-in-one’
con un’unità di maschiatura utile per ridurre il tempo di
lavorazione con la maschiatura nello stesso setup della
macchina del taglio laser.
Tecnologia in mostra
Il centro tecnologicoMazak di CerroMaggiore,
in provincia di Milano, ha ospitato nell’ottobre
scorso un’open house in cui sono stati esposti
numerosi modelli presentati durante l’ultima
edizione di EMOHannover. Inmostra macchine
per tutti i settori: dai centri di lavoro ai centri
di tornitura, fino alle macchine multitasking e a
quelle laser. I modelli presenti, tutti funzionanti,
presentavano configurazioni ad hoc per venire
incontro alle esigenze specifiche del settore delle
lavorazioni meccaniche. Vediamo i principali.
Macchine multitasking: Serie Integrex-i , serie
Integrex-j, Variaxis-i, Variaxis-j, Serie Vortex
i-V. Centri di tornitura CNC: serie Quick
Turn Smart, serie Quick Turn Nexus. Centri
di lavoro verticali: serie Vertical Center Smart,
serie VTC. Centri di lavoro orizzontali: serie
Horizontal Center Nexus. Macchine a taglio
laser: Optiplex 3015 Fiber II, 3DFabri Gear 220
II, (presentate in queste pagine), serie STX 510
MkII. Automazione FMS: sistema Palletech più
altri sistemi di automazione. Complessivamente
erano visibili ventitré modelli.
Con la Optiplex3015 Fiber si ha una maggiore densità del fascio laser e una maggiore energia nel taglio, rendendola ideale

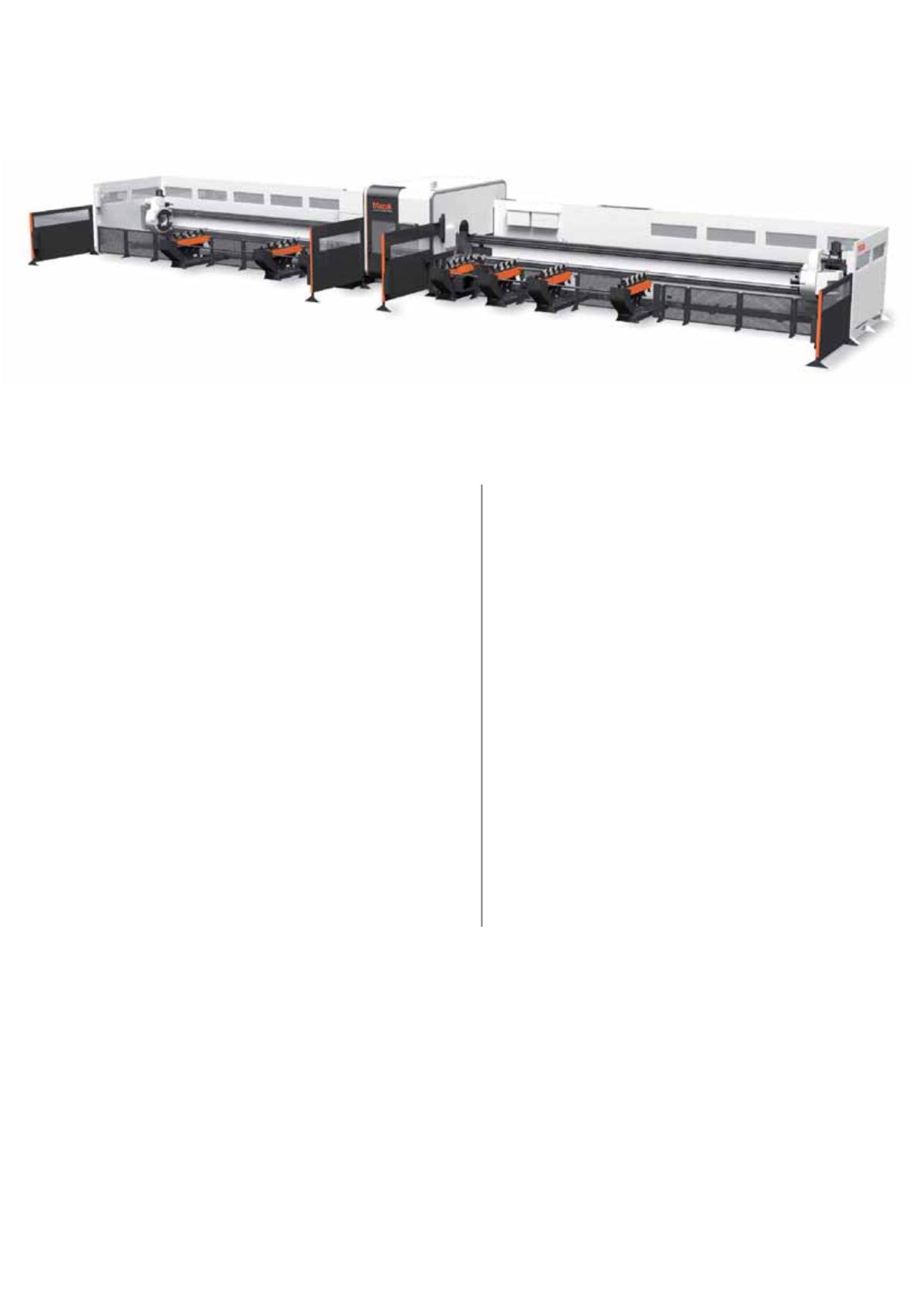

per il taglio ad alta velocità di lamiere sottili. Nella foto d’apertura: la 3D Fabri Gear 220II Mazak, progettata per tagli di
precisione, in grado di ridurre i tempi di saldatura e di montaggio.
