gli azionamenti, scegliendo il motore da una libreria
e ottenendo codice e caratteristiche di coppia reali
del motore scelto in base alla curva di coppia. Tutte
le informazioni sono quindi trasferibili verso i sistemi
di progettazione delle varie discipline a valle.
Il catalogo intelligente Festo.
Festo propone un
catalogo web interattivo, completo di tool di sele-
zione e simulazione che approcciano la macchina per
funzioni e in maniera integrata: “Il software svilup-
pato da Festo per la simulazione si concentra sull’at-
tuazione elettro-meccanica - dice Consolato Falcone,
industry sector manager, machine tools & handling
Festo - integrando validazione su aspetti meccanici,
di trasmissione di potenza, elettrici e di controllo,
fino ad arrivare a toccare la supply chain, per vali-
dare già le scelte anche dal punto di vista di tempi di
fornitura e costi. Si tratta di un catalogo dinamico e
intelligente che con una serie di tool integrati offre
supporto nella scelta della soluzione, potendola già
simulare e validare per avere poi accesso a tutte le
documentazioni necessarie a chi ci lavorerà, come di-
segnatori, manutentori, installatori”.
Scelta una tipologia di prodotto, la piattaforma guida
nello specificare le scelte: a fianco di ciascuna fami-
glia di prodotto, una finestra riporta tutti i tool di
selezione disponibili per scegliere meccanica, trasmis-
sione di potenza, motori e controllo necessari, anche
qualora non si avessero le idee chiare. Il processo av-
viene come compilazione di una check-list completa,
dicendo già se i valori inseriti portano a cose fattibili
o meno. “Alla fine si ottiene una part list completa
di tutto ciò che serve a svolgere un certo lavoro, con
i componenti possibili in ordine di prestazione e
prezzo, per vedere se la soluzione scelta è dimensio-
nata adeguatamente, con tutta una serie di dettagli

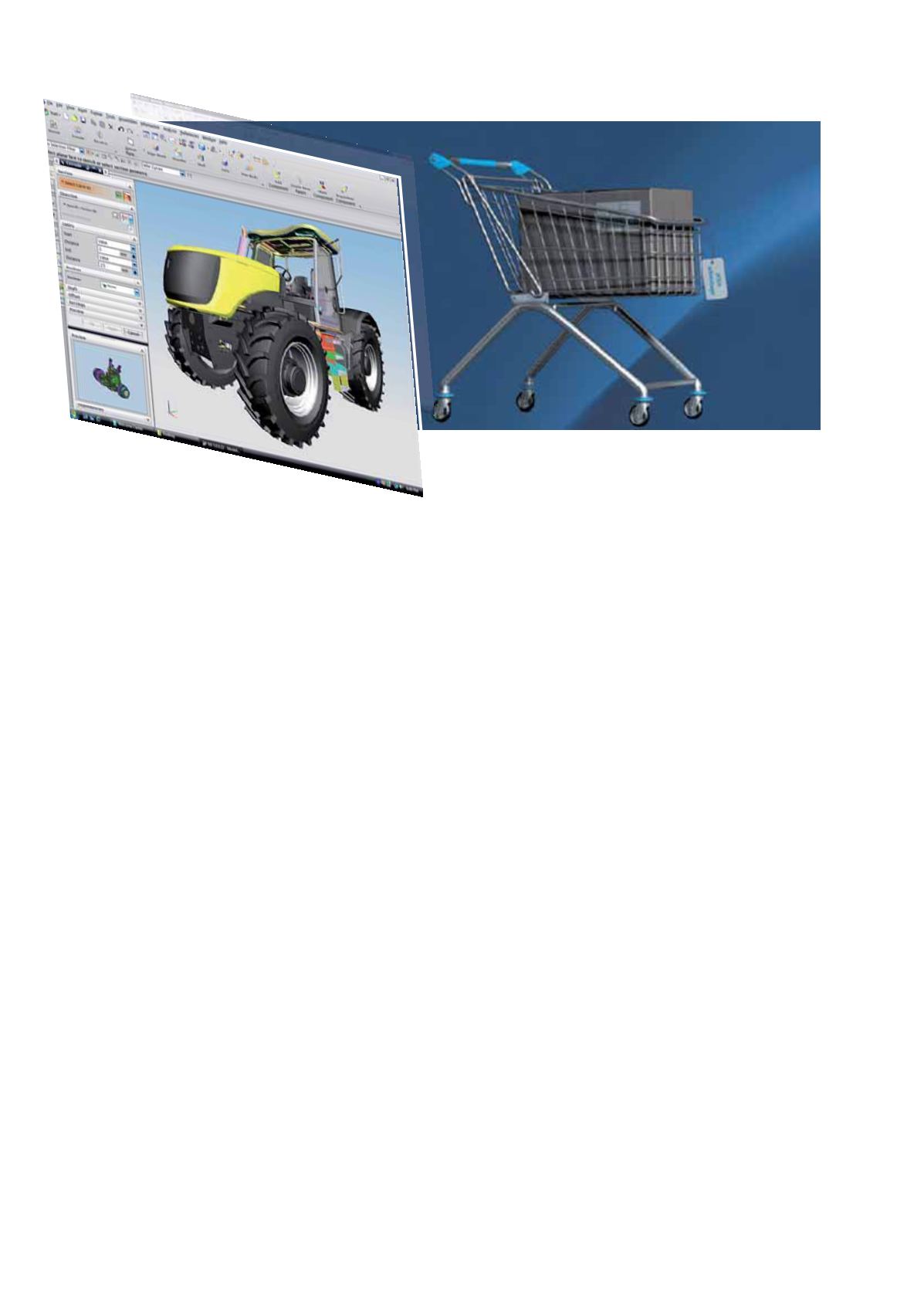

Festo propone un catalogo web interattivo, completo di tool di selezione e
simulazione che approcciano la macchina per funzioni e in maniera integrata.
Gestione requisiti da Siemens. Mechatronics Concept
Designer è la soluzione della piattaforma NX Cad
di Siemens PLM Software per la gestione integrata
dei requisiti di progetto, in genere trasmessi come
allegato tecnico all’ordine. “La nostra soluzione in-
troduce una metodologia e un linguaggio condivisi
- illustra Radu Simionescu, senior PLM consultant in
Siemens PLM Software - parlando di oggetti fun-
zione che poi si scomporranno nei loro componenti
meccanici, elettronici e software. Questo permette di
costruire una bozza preliminare più strutturata, che
fornisce informazioni complete per far partire già in
parallelo tutte le fasi della progettazione in detta-
glio, senza far sì che la meccanica parta prima e la
pneumatica, gli elettrici e l’automazione debbano
aspettare, abbreviando il commissioning della mac-
china”.
La soluzione consente di impostare la bozza del pro-
getto meccanico inserendo componenti meccatro-
nici, come sensori e attuatori generici, per simulare
già secondo la logica di funzionamento propria di
un PLC basata su eventi e segnali. Le funzionalità
di progettazione meccatronica di NX includono un
motore grafico che tiene conto della fisica, per cui
l’operatore può simulare interagendo in modo dina-
mico con l’oggetto aggiustandone la cinematica. Si
possono aggiungere i motori come attuatori gene-
rici, per simulare il movimento richiesto, e modificare
parametri fisici e leggi di moto, assegnando ad esem-
pio una curva di coppia a un profilo CAM.
“Il sistema mi supporta poi nella progettazione in
dettaglio in quanto ciò che è definito come collega-
menti ai blocchi funzionali viene preservato se sosti-
tuisco un componente, mantenendo non solo i vincoli
geometrici come in un normale CAD, ma anche le
caratteristiche meccatroniche”. Si dettagliano quindi
