del caso: il tool fornisce dei grafici che mostrano
se tutte le variabili sono in una zona di valore tale
da non andare in crisi oltre certi rapporti, creando
problemi alla macchina. Questo anche per stabilire
i limiti a cui la macchina può essere spinta, ottimiz-
zandola per ottenere le massime prestazioni. “Mo-
tion Analyzer consente quindi di esportare il profilo
di moto e tradurlo in linguaggio appropriato per
inserirlo nel PLC, e se ho lavorato bene con lo stru-
mento precedente ho già la mia funzione descritta
all’interno del software, senza dover spiegare a chi
deve programmare la macchina cosa deve fare, per-
ché tutto è stato già definito nella progettazione”.
La simulazione avviene quindi in SolidWorks, con
traduzione del progetto in un modello a blocchi
funzionali che contengono già la definizione della
meccanica e dell’elettronica, per andare a simulare
il comportamento dinamico della macchina. Simu-
lazione che può anche essere fatta in MatLab, ot-
tenendo gli stesso diagrammi di forza per fare il
dimensionamento della meccanica.
Mechatronics Concept Designer è la soluzione della piattaforma NX
Cad di Siemens PLM Software.
e dati dinamici che mi forniscono le indicazioni sul
comportamento che avrà, e che può quindi essere
inviata all’online shop per controllare che le scelte
fatte corrispondano ai requisiti di costi e tempi”.
Progettazione dinamica di Rockwell.
Rockwell
offre un tool di progettazione integrata per consen-
tire l’ottimizzazione meccatronica del progetto, simu-
larlo e validarlo in rispetto alle specifiche di partenza,
e procedere in ultimo alla selezione dei componenti.
“Siamo partiti dal nostro Motion Analyzer - spiega
Roberto Loce, solution architect Motion Control
Rockwell Automation - che ora consente di valutare
diversi aspetti, parametri di tolleranza, temperatura,
modello termico, analisi rendimenti ed efficienza. Ab-
biamo sviluppato un’interfaccia che permette di rea-
lizzare profili di moto in Motion Analyzer e trasferirli
nel CAD di SolidWorks: questo prende il modello e
lo muove in base ai profili forniti, restituendo dia-
grammi di forza con in quali è possibile dimensionare
quei movimenti sulla meccanica”.
Nel modello è possibile definire in maniera accu-
rata i profili di moto tramite masse, attriti, super-
fici di scorrimento, senza dover effettuare i calcoli

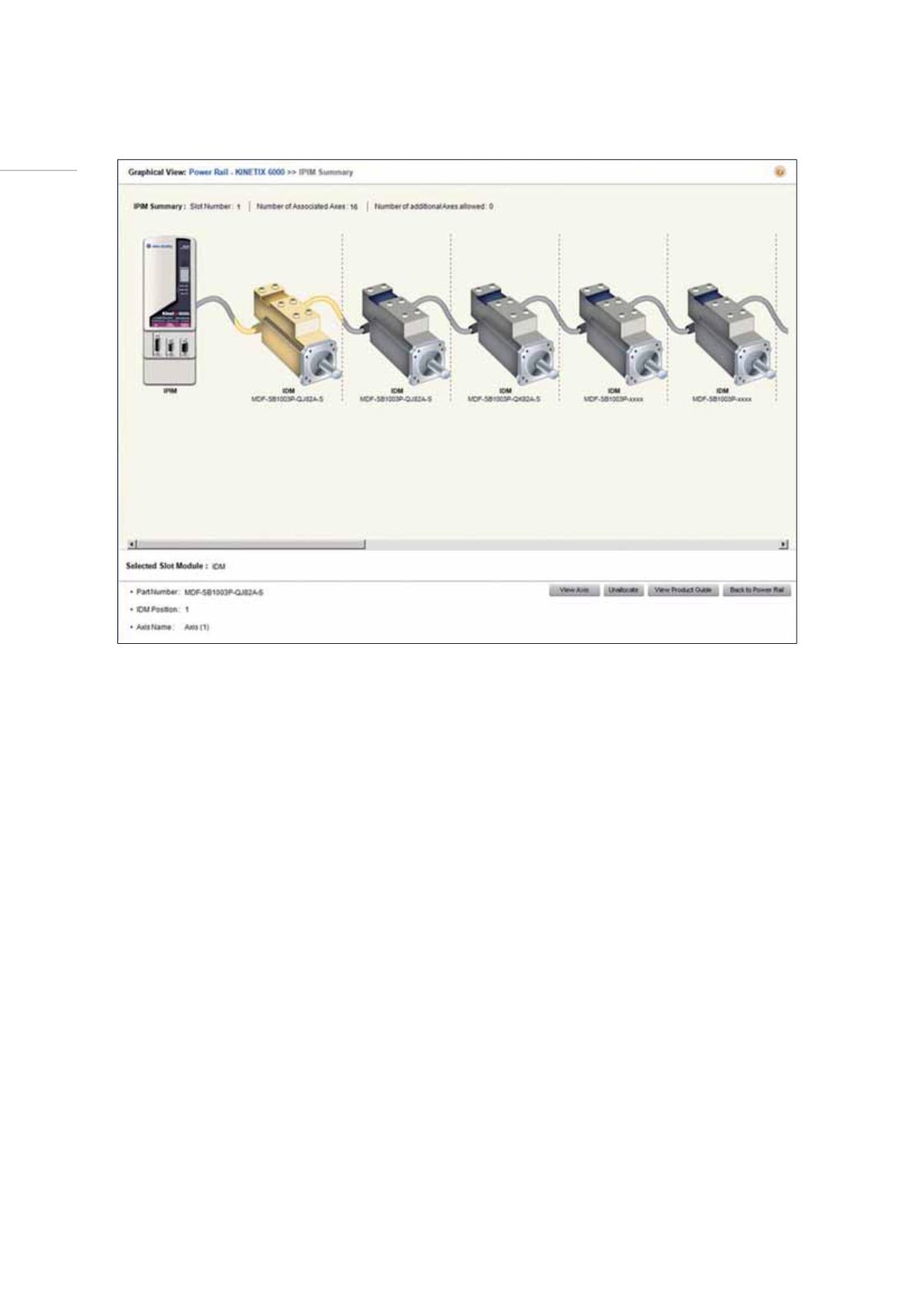

Rockwell offre un tool di progettazione integrata per consentire, tramite Motion Analyzer, l’ottimizzazione meccatronica
del progetto, simularlo e validarlo.
