Alcune prove di trazione
Diseguitosegnaliamoalcunecaratteristi-
che tecniche di tenuta degli inserti. I dati
sono ottenuti da prove effettuate presso
il laboratorio Specialinsert sul prodotto
TC/SC/1. I pannelli utilizzati hanno strut-
ture diverse. Il primo pannello ha le
seguenticaratteristiche:pellesuperioree
inferioreincarboniodi1,5mmciascuna,
anima in schiuma poliuretanica da 18,5
mm e un’altezza totale di 21,5 mm con
inserto TC/Amxzi-M6/15X hanno dimo-
strato una tenuta con test di trazione di
3.516 N utilizzando colla bicomponente
metilmetacrilato. Il secondo pannello,
invece, adottapellesuperioree inferiore
in vetroresina di 0,4 mm ciascuna, ma-
teriale incollato laminato in pietra di 1,3
mm e anima in alluminio da 18,3 mm,
perun’altezzatotaledi20,5mmconinser-
to TC/Dmxzi-M6/10X hanno dimostrato
una tenuta con test di trazione di 2.875 N
concollabicomponentemetilmetacrilato.
Il terzo pannello ha pelle superiore e infe-
riore in policarbonato di 3 mm ciascuna,
anima in policarbonato da 15 mm, e
un’altezza totale di 21 mm con inserto
TC/Amxzi-M6/15Xhannodimostratouna
tenuta con test di trazione di 6.573 N con
colla bicomponente metilmetacrilato. In-
fine, il quarto pannello si caratterizza per
pelle superiore e inferiore in legno di 2,5
mm ciascuna, anima in policarbonato
da 19 mm, e un’altezza totale di 24 mm
coninsertoTC/AM10XZI-M6/12,5Xhanno
dimostratouna tenutacon test di trazione
di 4.243 N con colla bicomponentemetil-
metacrilato. Essendoprovedi laboratorio
i risultati sono stati rilevati in laboratorio
in condizioni ottimali. Quindi, i risultati
devono intendersi come eventuale rife-
rimento e non come dati certi, pertanto
sono indicativi e non vincolanti.
Non solo composito
Un recente prodotto altamente innova-
tivo, che sta riscontrando un enorme
successo per la sua facilità di montaggio
e sicurezzadi tenuta, èKeep-nut. Si tratta
di un prodotto in acciaio inossidabile
composto da una boccola filettata con
l’aggiunta di un serie di corone dentate
e da un anello in plastica, che assembla
il gruppo completo.
Si tratta di un rivoluzionario sistema a
pressione, con ancoraggio meccanico,
per ottenere una sede filettata su lastre
con spessori sottili, di marmo, granito
o altro materiale lapideo, oltre che su
materiali compositi, carbonio, corian,
HPL, vetro.
Alcuneapplicazioni sono i rivestimenti e-
dili interni, ambientazioni, arredamento,
fissaggi di elementi sanitari, cucine ecc.
I vantaggi sono molteplici anche in fase
di montaggio.
Per esempioèsufficienteun forocilindri-
co di semplice realizzazione eseguibile,
anche in corso d’opera, con l’impiego
di utensili standard. Il rapido inserimen-
to, mediante semplice pressione, non
necessita di collanti. Il componente in
acciaio inox permette un montaggio
completamente a scomparsa senza in-
gombri esterni, facilitando la movimen-
tazioneelostoccaggiodellelastre.Nonè
presentenessunatensionesulmateriale
riceventesel’insertononvienesollecita-
to. In fase di utilizzo le rondelle elastiche
vengono sollecitate da una forza di
trazione assiale, agendo radialmente
contro le pareti grazie alla flessione e
pressione, evitando la fuoriuscita del
sistema. Infine, la filettatura della boc-
cola realizzata ‘non passante’, assicura
il fissaggio evitando l’effetto estrazione
causato dall’eventuale lunghezza inap-
propriata della vite. I prodotti qui segna-
lati sarannoesposti daSpecialinsert alla
fiera Seatec/Compotec 2014.
A. Sanua, responsabile settore compositi
Specialinsert.
Nella foto di apertura i sistemi di
fissaggio TC/SC/1 per compositi.

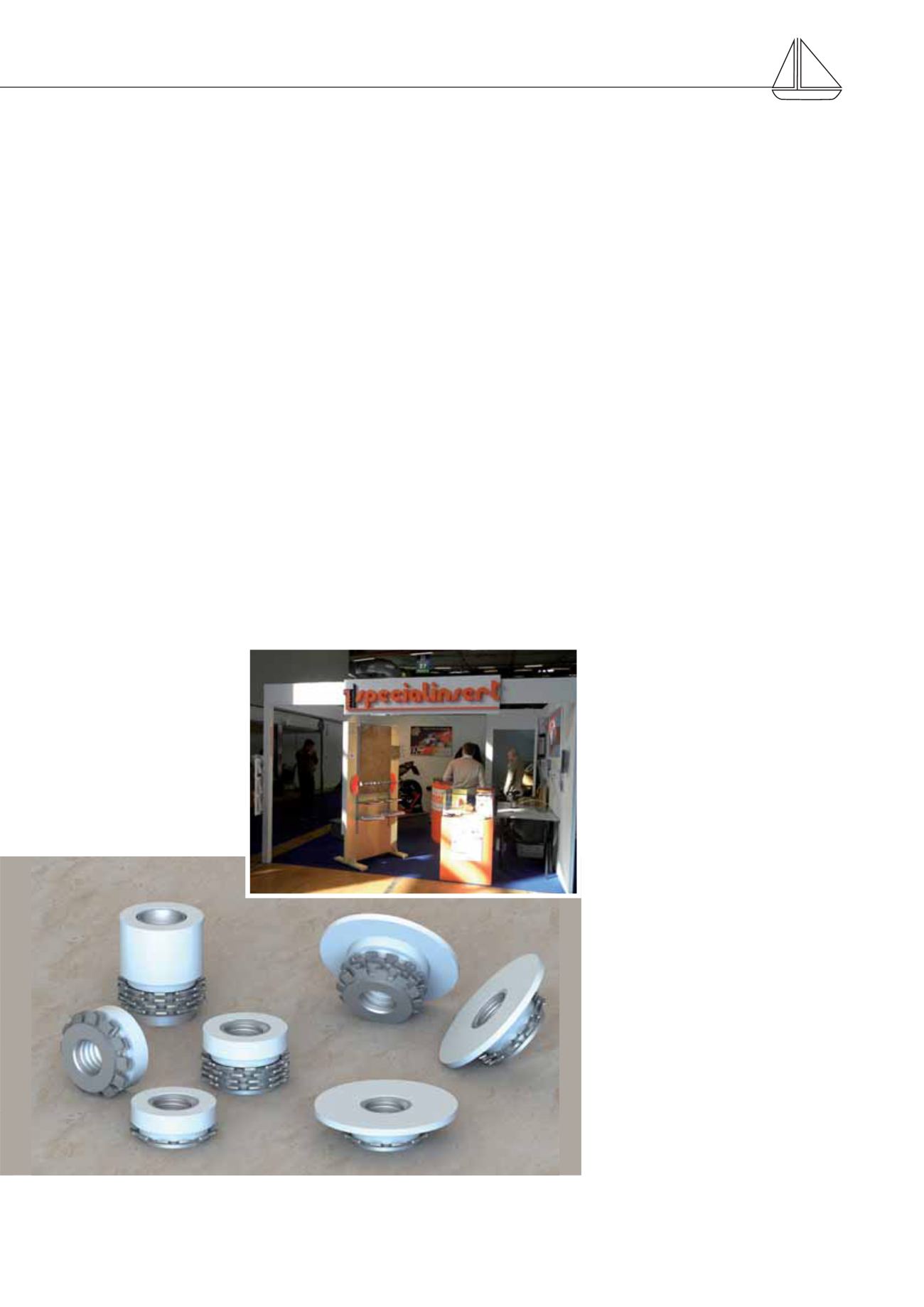

Keep-nut, invece è un sistema di
fissaggio in acciaio inox.
Specialinsert parteciperà alla
dodicesima edizione di Seatec/
Compotec 2014.
