I progettisti devono sempre più pen-
sare in tre dimensioni, poiché non è
soltanto l’ingombro bidimensionale
del PCB (circuito stampato) a essere
essenziale per ottenere progetti com-
patti. L’aggiunta di un dissipatore o
di dispositivi extra per la connettività
può mutare sostanzialmente un pro-
getto che in fase di modellazione era
perfettamente compatto e causare ri-
tardi significativi nel time-to-market e
costi aggiuntivi. Sono molti i proget-
tisti che utilizzano ancora strumenti
CAD 2D. Per non parlare poi di quelli
che lavorano davvero alla vecchia
maniera, disegnando i loro progetti
addirittura su carta. A prescindere
dalla loro presumibile inefficienza,
questi metodi bidimensionali non
sono di per sé non validi o inadatti
a ottenere buoni risultati.
Tanto per citare un esempio, gli ap-
passionati delle gare di Formula 1
ricordano probabilmente che uno
dei progettisti di spicco, i cui bolidi
hanno vinto vari campionati nel cor-
so degli ultimi vent’anni, è famoso

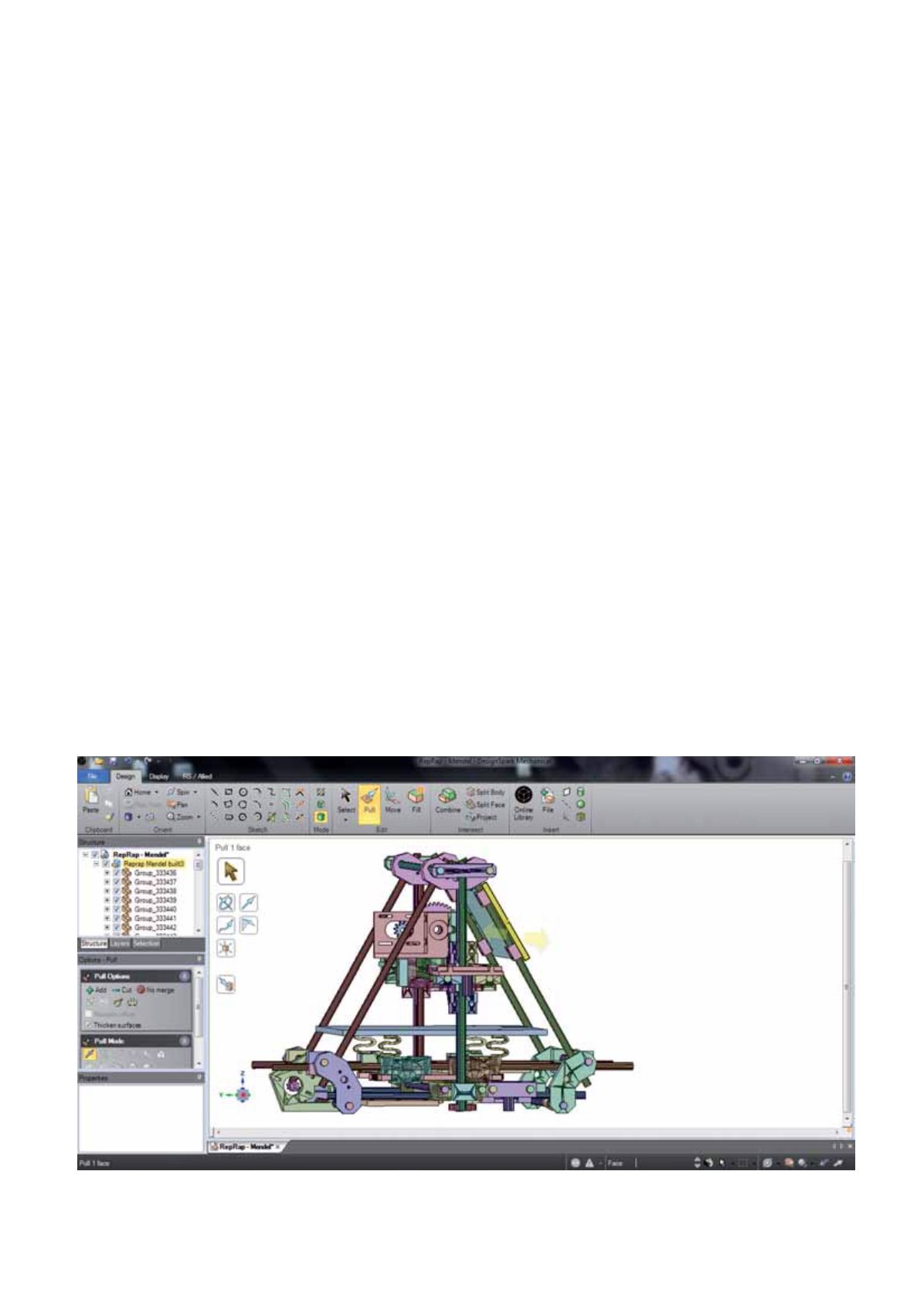

RSComponentsproponeDesignSpark
Mechanicaldisponibileescaricabile
gratuitamente.Questostrumentoperla
progettazionesirivolgedirettamenteallacomunità
diprogettistielettroniciemeccanici.Vediamodi
checosasitratta
FRANCO ASTORE
SOFTWARE
74
progettare 377
•
GENNAIO
/
FEBBRAIO
2014
Un CAD 3D
gratuito
progettare
per
