e Allied hanno aperto ai progettisti
di tutto il mondo una vasta libreria
di modelli 2D e 3D, scaricabili in
modo del tutto gratuito. Da allora
RS e Allied hanno visto salire il
numero di download di modelli
CAD 3D oltre i 300.000. I modelli
3D disponibili coprono importanti
tecnologie quali elettronica, elet-
tromeccanica, meccanica, pneu-
matica e automazione e controllo.
DesignSpark Mechanical include
un’interfaccia diretta con la libreria
componenti ModelSource, in cui
sono inclusi più di 31.000 modelli
3D di 45 diversi produttori e che
ogni mese si arricchisce di altri
mille modelli di fornitori nuovi o
già presenti. I principali produttori
rappresentati nella sezione 3D della
libreria sono Molex, 3M, TE Con-
nectivity, Harting e FCI nel mercato
dei prodotti elettronici generici, e
Siemens, Schneider e SMC per
quanto riguarda le applicazioni di
automazione e controllo. Design-
Spark Mechanical rappresenta un
traguardo nell’evoluzione di De-
signSpark, in quanto consente ai
progettisti elettronici, meccanici e
ad altri professionisti che si occu-
pano di sviluppo e produzione di
lavorare con maggiore efficienza
e lanciare i loro prodotti con un
time-to-market ridotto.
zione cronologica, invece, definisce
parametri, caratteristiche e vincoli
del processo di progettazione, che
vengono memorizzati nell’ordine in
cui sono stati creati in un albero cro-
nologico e, pertanto, qualsiasi modi-
fica deve essere eseguita tramite tale
albero. Ma lamodellazione diretta ha
vantaggi significativi anche in termi-
ni di interoperabilità, mentre quella
cronologica utilizza formati dei dati
proprietari e non compatibili.
In DesignSpark Mechanical è possi-
bile importare file di modelli Step,
vale a dire il formato ‘standard’ più
comune utilizzato dai fornitori di
componenti e per la condivisione
di modelli 3D fra utenti di diver-
si sistemi CAD. Questo strumento
include inoltre una funzionalità di
importazione IDF che permette il
collegamento con software di pro-
gettazione di PCB quali DesignSpark
PCB, oltre a consentire l’esportazione
di cianografi e meccaniche per la
produzione. A tutto ciò si aggiunge
un’interfaccia con gli strumenti BOM
Quote tramite i siti Web di RS e Allied
per definire in tempo reale i prezzi
dei progetti.
Modelli 2 e 3D gratuiti
Uno strumento indispensabile per
la progettazione 3D è la libreria di
prodotti o componenti. Nel 2010, RS
il principale produttore di software
per la modellazione 3D diretta nel
campo dell’ingegnerizzazione e della
produzione, completa il software di
progettazione DesignSpark PCB ed è
destinato, secondo il produttore, ad
avere un forte impatto nel mondo
della progettazione meccanica 3D
professionale. DesignSpark Mecha-
nical apre le porte del CAD 3D a una
cerchia di utenti che non conoscono
la progettazione 3D, semplificando i
processi di creazione, documentazio-
ne e condivisione dei progetti tridi-
mensionali. Consente ai progettisti
e ad altri professionisti del settore
manifatturiero coinvolti nello svilup-
po dei prodotti di creare rapidamente
nuovi progetti o manipolare e modi-
ficare le geometrie 2 e 3D esistenti,
senza la complessità dei software
CAD tradizionali.
Lo strumento si basa sulle tecniche
della modellazione diretta, più intui-
tive e molto semplici da apprendere
per coloro che non sono esperti di
CAD. In effetti, ‘plasmare l’argilla
virtuale’ è l’espressione che è stata
utilizzata per descrivere la model-
lazione diretta, una tecnologia che
consente di progettare utilizzando
semplici gesti che creano geometrie
3D tramite tecniche intuitive, oltre ad
essere veloce grazie alle moderne
capacità di elaborazione. Lamodella-

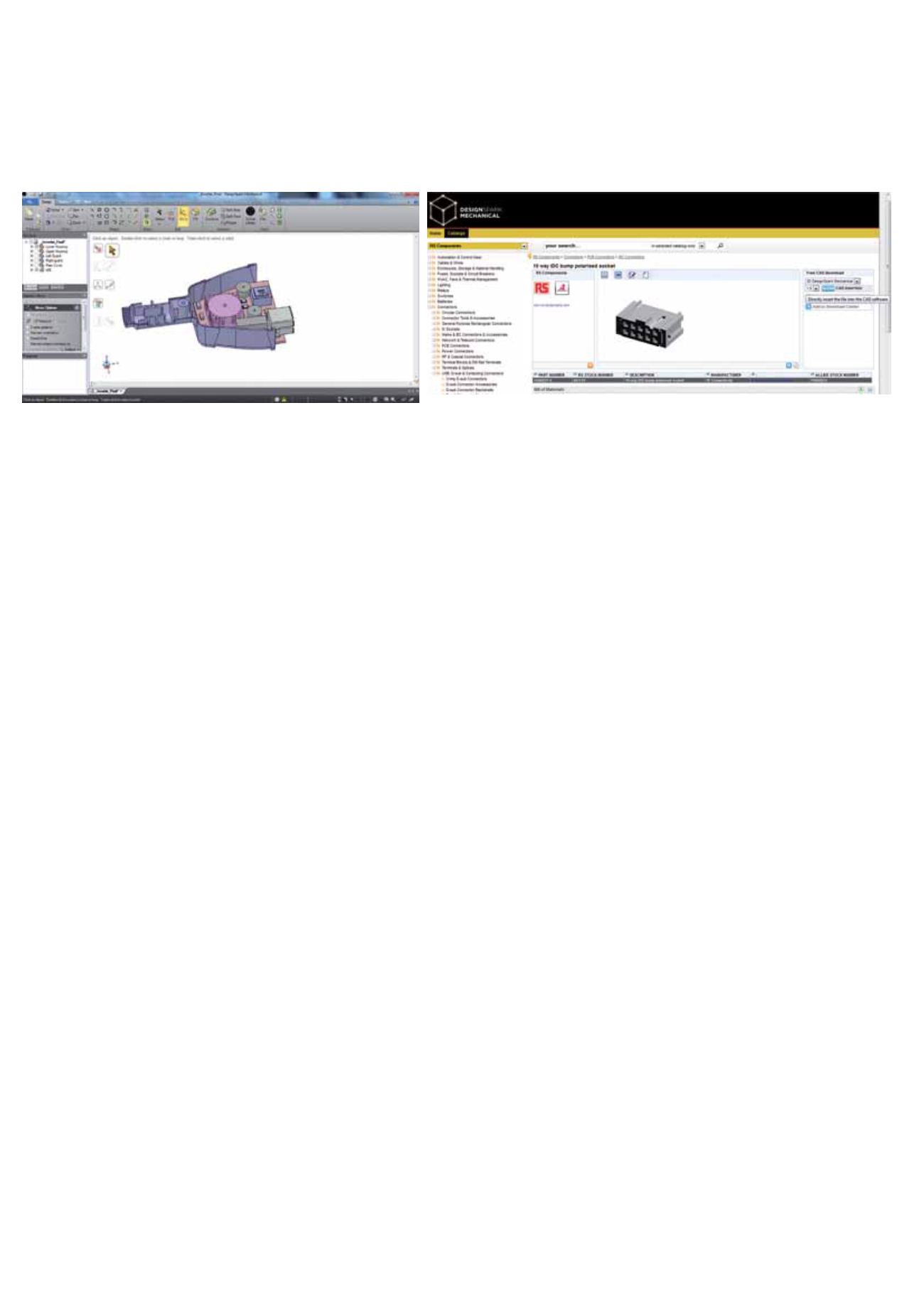

Il software è stato concepito per progettisti d’automazione, quadri elettrici
e sistemi per produrre.
Uno strumento indispensabile per la progettazione 3D è la libreria di prodotti o componenti.
