Due soluzioni per la vettura
La chiusura ad azione rotatoria a pun-
to singolo per vani portaoggetti è il
prodotto base per la chiusura sicura
a punto singolo e offre un’opzione
economica per applicazioni OEM di
chiusura del vano portaoggetti, ri-
spondendo alle esigenze base di fles-
sibilità nelle varianti del design e della
geometria del pannellino.
Gli sforzi di apertura dei progetti a
nottolino rotante sono meno sensi-
bili al carico dell’ammortizzatore del
pannellino, facendone un candidato
ideale per le applicazioni in cui mate-
riali o processi di costruzione possono
rendere difficile il controllo delle con-
dizioni di carico dell’ammortizzatore.
Gli sforzi di chiusura sono prevedibili,
perché lo sforzo totale è una que-
stione di compressione dell’ammor-
tizzatore o della guarnizione e della
forza minima addizionale necessaria
per ruotare il nottolino. La chiusura
opera inoltre come piattaforma base,
perché lo sforzo totale è una questio-
ne di compressione delle condizioni
di carico dell’ammortizzatore. Grazie
alla semplicità di montaggio e prepa-
razione del quadro, questo prodotto
versatile può essere utilizzato anche
in applicazioni sulla console centrale
e di chiusura del ripostiglio all’interno
del veicolo. Southco offre anche una
chiusura ad azione rotatoria a punto
singolo spostato per le applicazioni
dei vani portaoggetti in cui l’attuatore
è posto in una posizione diversa
rispetto alla posizione
centrata standard. Con
un sistema di chiusura
sicuro a punto singolo,
questa chiusuramantiene la forza
di chiusura centrata e l’allinea-
mento del pannellino e può essere
facilmente installata tenendo conto
dell’effetto di attuazione con la mano
destra o sinistra.
I vantaggi
Gli sforzi operativi sono più facili da
controllare con la chiusura ad azione
rotatoria a punto singolo spostato,
caratterizzata da un design del pan-
nellino a estrazione che permette il
rilascio e l’apertura senza sforzo du-
rante l’attuazione. All’attuazione, la
molla di compressione del pannellino
aziona la molla di tensione del nottoli-
no, liberando il nottolino stesso dalla
sua custodia e permettendo di aprire
il pannellino del vano portaoggetti.
La chiusura del pannellino porta è
una semplice operazione di spinta
per chiudere. Le chiusure ad azione
rotatoria a punto singolo e a punto
singolo spostato di Southco permet-
tono alle Case automobilistiche di
adattarsi facilmente alle modifiche e
ai trend di design nel settore. Inoltre,
le chiusure operano come meccani-
smi complementari in applicazioni che
hanno requisiti più impegnativi, come
quelle che specificano punti di chiusu-
ra differenti e l’attuazione alternata.
Grazie alla semplicità di montaggio e
preparazione del quadro, questi ver-
satili prodotti certificati sono adatti
per vani portaoggetti con apertura
superiore o inferiore del pannellino
e sono disponibili nelle opzioni con
bloccaggio e senza bloccaggio.

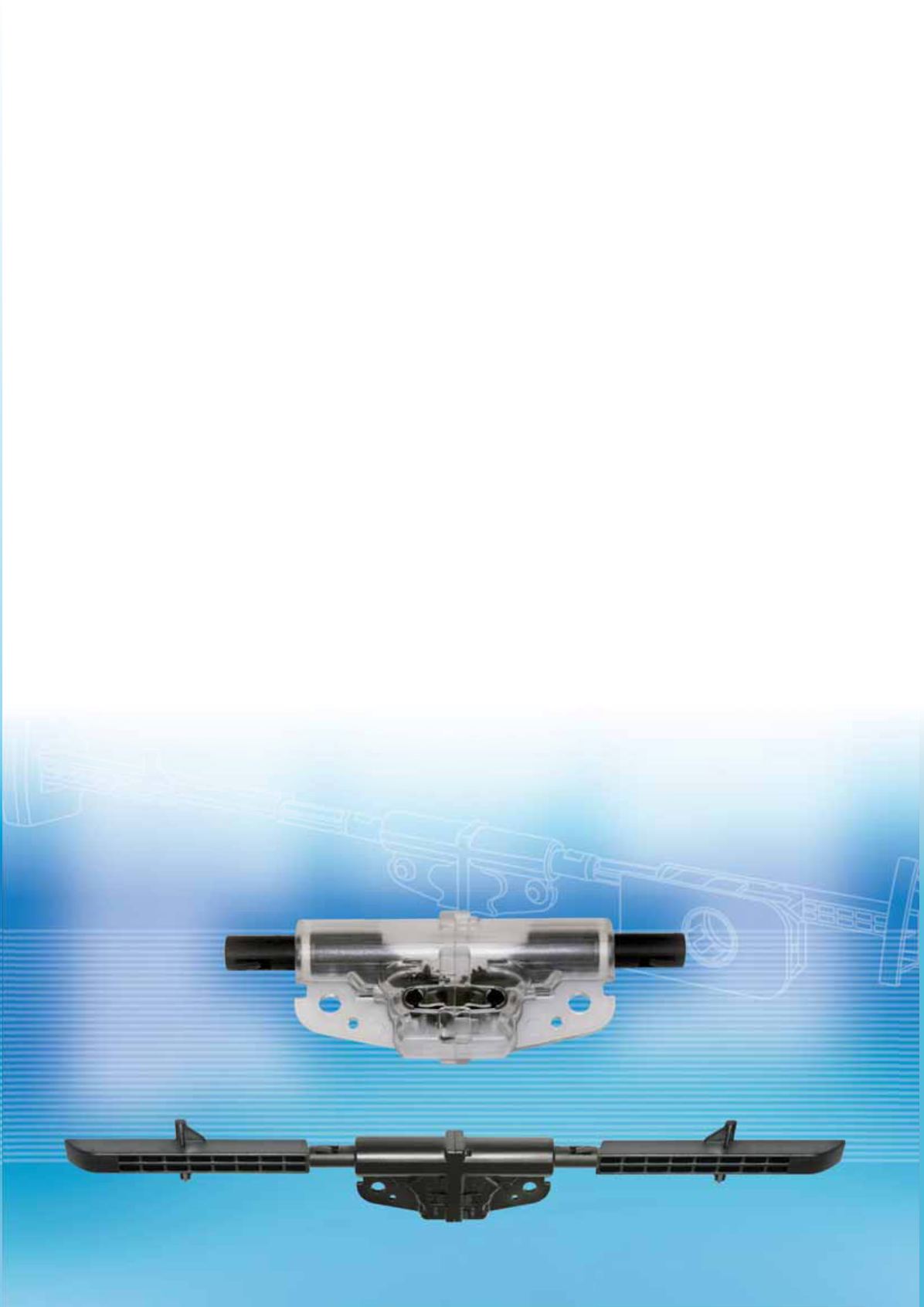

L’accoppiatore a due punti
La flessibilità offerta dall’accoppia-
tore a due punti di Southco lo rende
un’altra soluzione centrale per i vani
portaoggetti nel settore automobilisti-
co. Esso è caratterizzato da un sistema
di chiusura a due punti, con nottoli-
ni dipendenti, che ritrae entrambi i
nottolini simultaneamente, evitando
il rischio di false chiusure. Poiché
per il funzionamento della chiusura
è sufficiente fare muovere un solo
nottolino, l’accoppiatore a due punti
è adatto per tutte le applicazioni dei
vani portaoggetti ed è compatibile
con un’ampia gamma di opzioni di
attuazione, indipendentemente dallo
stile. Il sistema risponde alle esigenze
di attuazione con o senza bloccaggio
e può essere integrato con sistemi di
blocco elettromeccanici.
Costruito con robusti materiali, lo stile
compatto a cartuccia dell’accoppiato-
re a due punti si traduce in un design
a scomparsa dell’aspetto pulito. La
chiusura permette circa il doppio di
corsa dei nottolini rispetto alle so-
luzioni standard sul mercato, facili-
tando l’assistenza con le condizioni
di assemblaggio del pannellino e di
interstizio che esistono fra il pannel-
lino e il quadro strumenti circostante.
Nel risultato un’attuazione e sforzi di
apertura e chiusura del pannellino
coerenti e controllabili. Con entrambi
i prodotti Southco, la chiusura rotante
a punto singolo per vani portaogget-
ti e l’accoppiatore a due punti, non
è necessario reinventare una nuova
soluzione di chiusura del vano porta-
oggetti per ogni appli-
cazione. Selezionando
l’una o l’altra di queste
soluzioni, i costruttori
automobilistici assicu-
reranno la massima sicurezza e
adattabilità possibili, oltre a ridurre
i costi del lavoro e di produzione.
