celerazione/decelerazione pari a 0,5G e la velocità di
avanzamento di taglio è di 12 m/min.
La macchina è concepita per lavorazioni di precisione,
i suoi componenti sono stati progettati per ottenere
la massima rigidità, le guide di scorrimento assi con
protezione telescopica sono temprate, rettificate e ra-
schiate a mano. La precisione e ripetibilità di posizio-
namento è pari a 0,001 mm. Il mandrino, della stessa
Mitsui, compensa automaticamente i cambiamenti
termici e non richiede un periodo di ‘riscaldamento’.
Nel complesso, la robustezza, rigidità e precisione
della HPX63 la rendono ideale per la lavorazione di
titanio, inconel, acciai per utensili, acciai inossidabili e
alluminio per i settori aerospaziale, dell’energia, dei
compressori, degli stampi e matrici, delle attrezzature
e utensileria, della prototipazione automobilistica e
delle lavorazioni di precisione in genere. Una connes-
di Silvio Beraci
Per lavorare il titanio con
asportazione di truciolo
ottimale è necessario prestare
una grande attenzione alla
macchina che fornisce la
forza, alle caratteristiche
dell’utensile da taglio dove il
tagliente incontra il pezzo e
alla connessione del mandrino.
Alcune prove sul campo fatte da
Mitsui Seiki in collaborazione
con Kennametal hanno fornito
interessanti risultati
Q

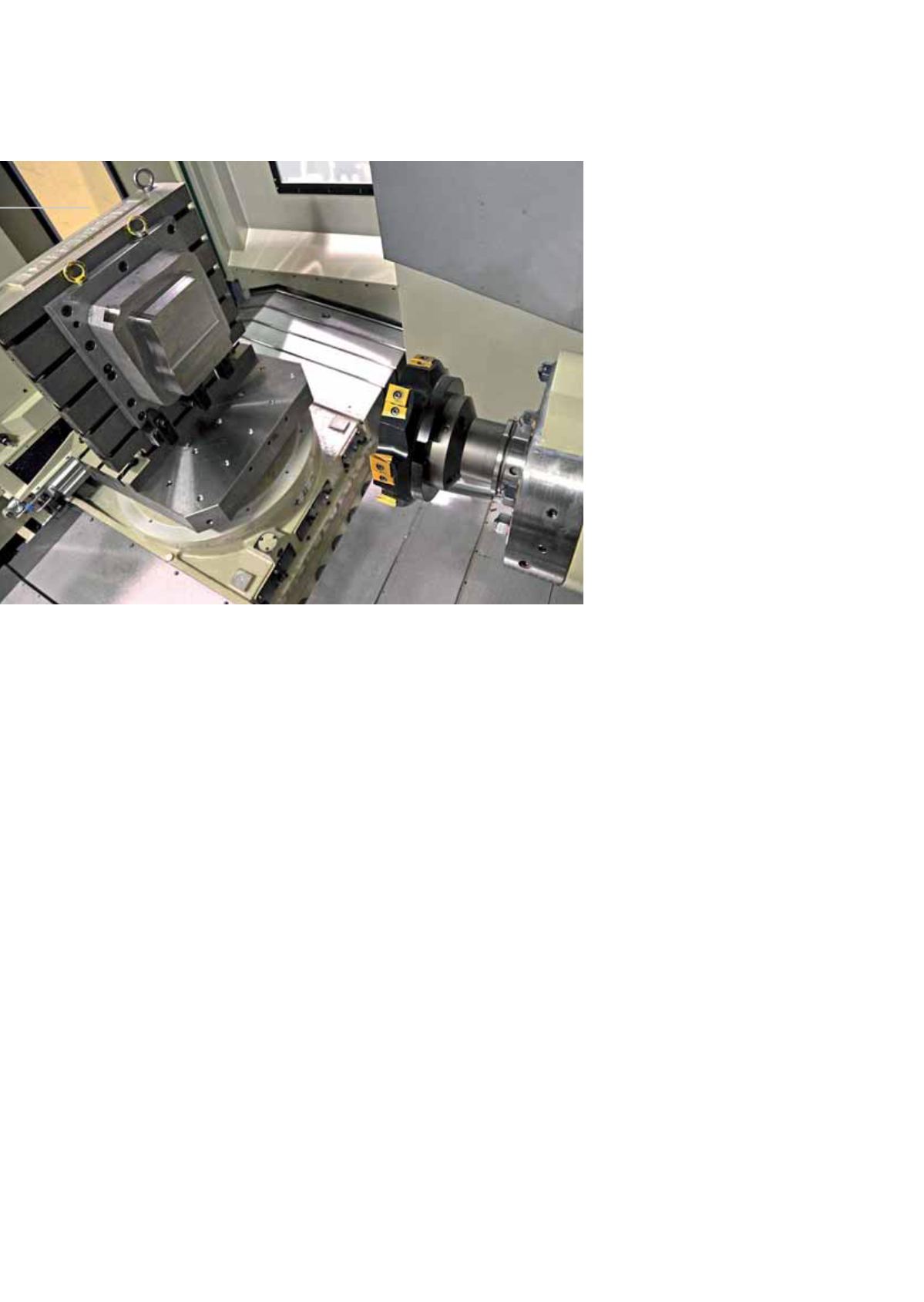

ualche tempo fa, il costruttore di macchine
utensili Mitsui Seiki, in accordo con il fornitore
di utensileria e sistemi di utensili Kennametal, ha con-
dotto un test di taglio su un pezzo di titanio (Ti-6Al-4V)
con il centro di lavoro orizzontale CNC HPX63 Mitsui
Seiki equipaggiato con quattro utensili Kennametal,
ciascuno dei quali utilizzava la connessione mandrino
KM4X 100.
I criteri di progettazione chiave dell’HPX63 includono
una grande capacità di lavoro caratterizzata da un
diametro massimo di oscillazione di 1.050 mm e da
un’altezza di lavoro disponibile (asse Y) fino a 1.050
mm. La corsa degli assi è di 1.000 mm lungo X e 900
mm lungo Z. La dimensione del pallet è di 630 mm. La
tavola rotante attorno all’asse B offre 12 giri/min e la
disponibilità di coppia elevata e grande accelerazione.
Le velocità di corsa rapida sono di 32 m/min con ac-
