tazione e componentistica elettrica secondo normativa
EN ISO 13849 (safety integrated).
Un tre assi compatti di fascia alta.
Parliamo ora
del Compact 3A, un centro di lavoro verticale a tavola
mobile a tre assi di taglia media che, a dispetto delle
sue dimensioni, concentra in sé tutte le caratteristiche
prestazionali dei centri di lavoro Sigma già presenti sul
mercato.
Il ‘Sigma DNA’, una sequenza di qualità distintive che
caratterizzano le macchine del costruttore di Vigevano,
ha fornito ‘una eccellente base’ sulla quale sviluppare il
nuovo progetto Compact.
La famiglia Compact nasce nella versione a 3 assi e com-
prende tre modelli con corsa dell’asse X rispettivamente
di 800mmper la Compact 3A-S, di 1.000mmper la Com-
pact 3A-M e di 1.250 mm per la Compact 3A-L, mentre
la corsa dell’asse Y è di 620 mm e quella dell’asse Z di
600 mm.
Oltre alle versioni a 3 assi a tavola mobile, in futuro ver-
ranno implementati modelli a 5 assi continui, con testa
di fresatura basculante e tavola girevole annegata nella
tavola mobile.
I motomandrini, sviluppati e costruiti interamente in
Sigma, sono un elemento fondamentale del posiziona-
mento sul mercato di Compact 3A: garantiscono infatti
un valore di coppia fino a 235 Nm e potenza fino a 35
kW nelle configurazioni con diverse velocità di rota-
zione: 10.000, 13.000, 18.000 e 24.000 giri/min, il tutto
in modalità S1 (servizio continuo). Queste prestazioni
sono al momento riscontrabili solo su modelli di fascia
superiore.
Sul fronte della precisione, la Compact 3A si affida alle
utensile random e braccio di scambio a doppia pinza.
Alliance recepisce alcune peculiarità del ‘Sigma DNA’:
concept design, adeguamento catena cinematica degli
assi lineari, sistema di bilanciamento pneumatico asse Z,
righe ottiche pressurizzate su tutti gli assi lineari, ‘Sigma
tool check’, CNC di ultima generazione, progettazione
e componentistica elettrica secondo normativa EN ISO
13849 (safety integrated), progettazione software e PLC.
Avanzate soluzioni tecniche.
Così come per Al-
liance, anche il centro di lavoro verticale Typhoon 5A a
5 assi continui, con polso basculante monobraccio (asse
A) con funzione di supporto della tavola girevole inte-
grata di diametro 600mm(asse C), recepisce le specifiche
tecnico-funzionali-prestazionali definite da Sigma per i
mercati globalizzati.
Typhoon 5A, le cui strutture sono completamente in
ghisa monolitica, è disponibile con corsa dell’asse X di
460 mm, Y di 520 mm e Z di 400 mm, per rapidi fino a
30m/min. I mandrini garantiscono una coppia fino a 108
Nm e potenza fino a 17 kW, con velocità di rotazione di
15.000 giri/min.
Particolarmente indicato per settori quali stampi e ma-
trici, prototipazione e meccanica generale, il centro di
lavoro è dotato di magazzino utensili a disco previsto
fino a 30 posti standard, con selezione utensile random
e braccio di scambio a doppia pinza.
Anche Typhoon 5A recepisce alcune peculiarità del
‘Sigma DNA’: concept design, adeguamento catena
cinematica degli assi lineari, assi A e C rotativi azionati
da motori torque raffreddati ad acqua, righe ottiche
pressurizzate su tutti gli assi lineari, encoder angolare
assoluti sui due assi rotativi, ‘Sigma tool check’, proget-

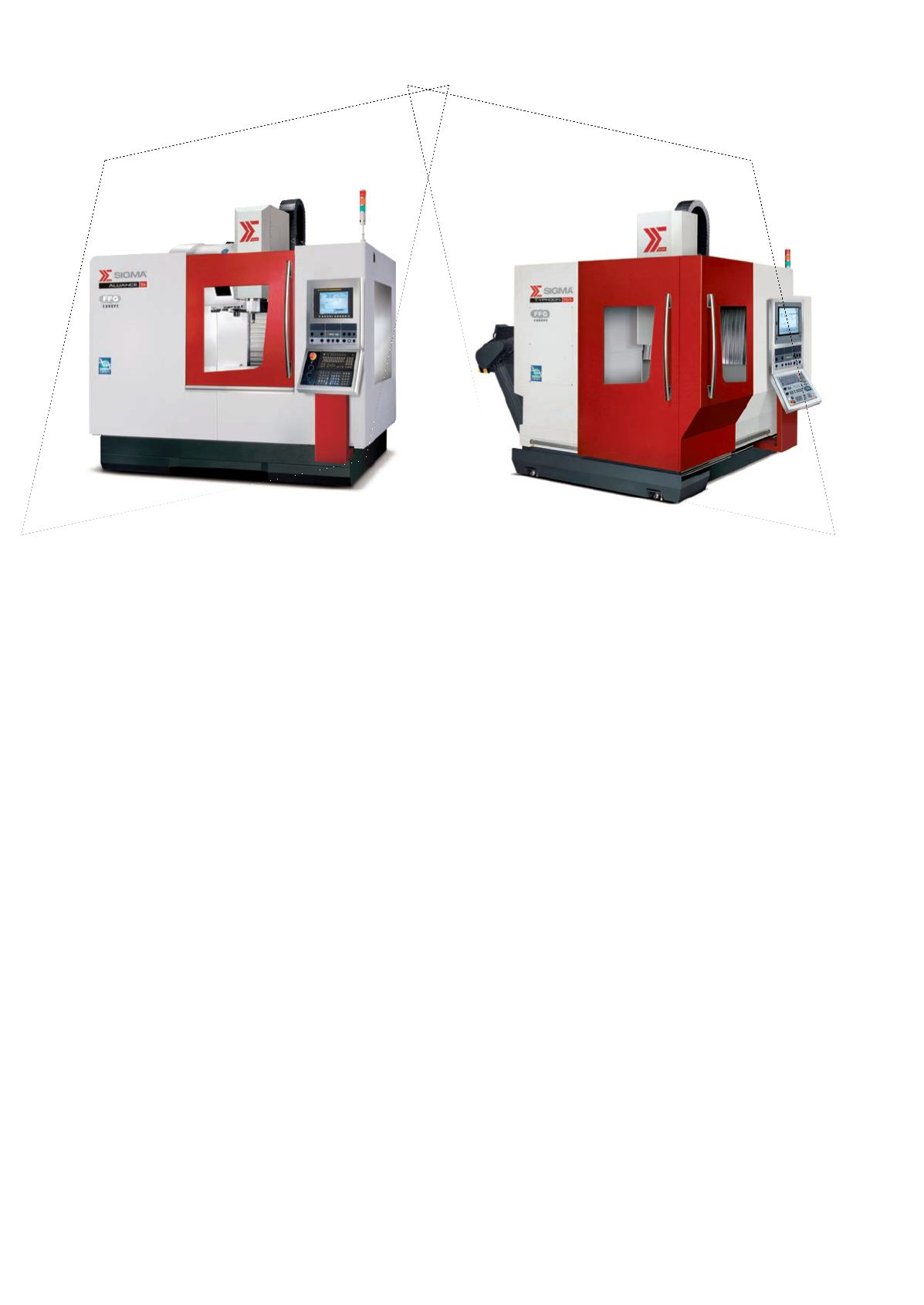

A sinistra il Sigma
Alliance-S e, a destra, il
Typhoon - 5A.
