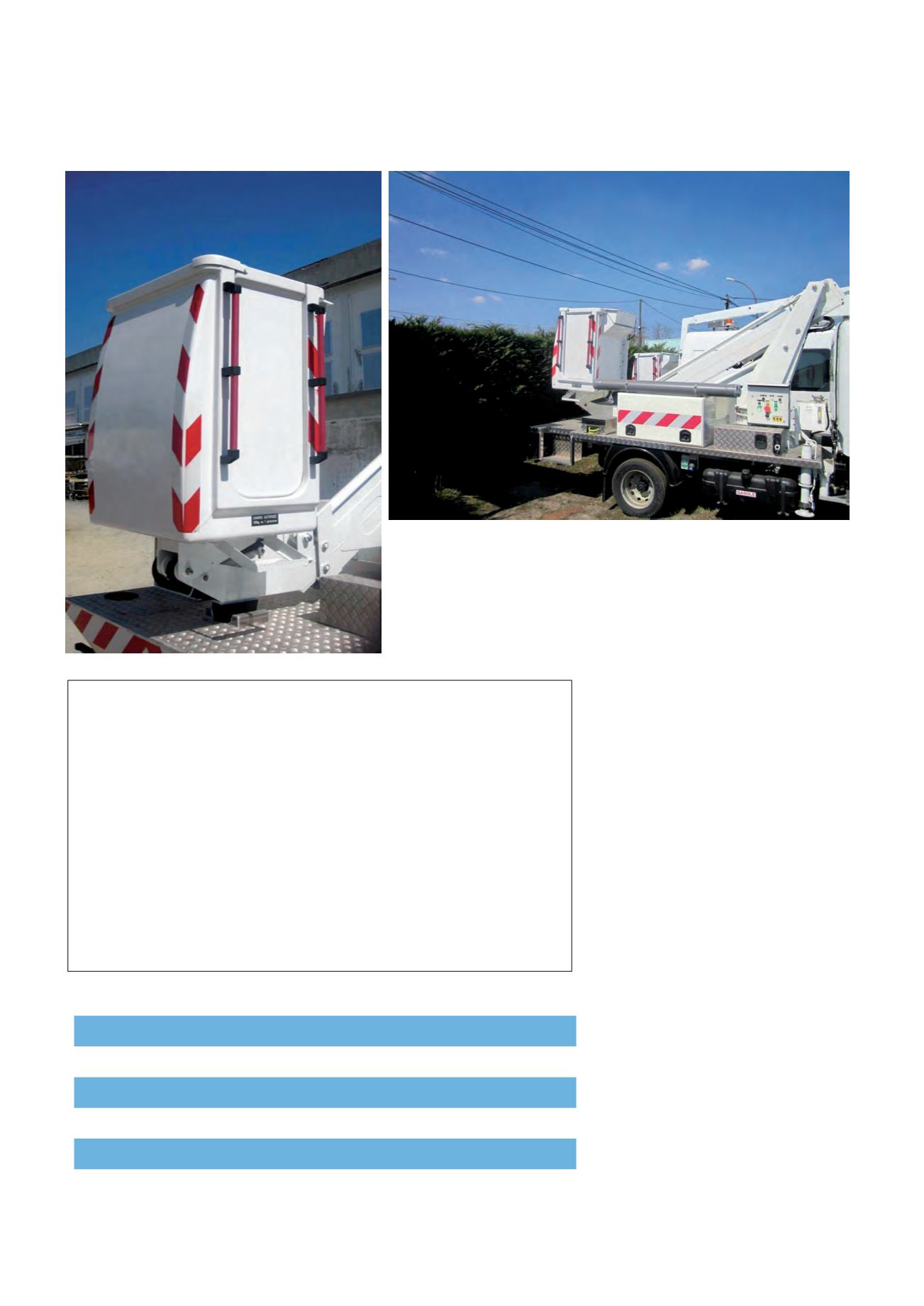

Alcuni esempi
applicativi delle
maniglie Elesa sulla
piattaforma aerea.
Alcuni dettagli tecnici
Di seguito sono illustrati i prin-
cipali dati tecnici dell’esecuzione
standard di M.1043-HEI, il mani-
glione tubolare ad alto isolamento
elettrico dal design originale. I
supporti laterali sono in tecnopo-
limero a base poliammidica (PA)
rinforzato fibra vetro, colore nero,
finitura mat.
Forniti montati. La sede per l’allog-
giamento del tubo nel supporto è
conformata in modo da impedirne
la rotazione.
Il tubo, invece, è in poliestere rin-
forzato con fibra di vetro, colore
nero, ad alta resistività, alta re-
sistenza a usura, graffi e agenti.
Per quanto riguarda il montaggio/
fissaggio posteriore avviene tra-
mite viti M10.
Due spinette di riferimento (da
inserire durante il montaggio) ga-
rantiscono un preciso posiziona-
mento.
A richiesta è disponibile un sup-
porto intermedio per tubo (con-
sigliato per lunghezze maggiori
di 700 mm). Infine, nella tabella
sono indicate le caratteristiche
dielettriche
progettare
393
•
ottobre
2015
87
Maniglie, la scelta del progettista
La gamma completa di maniglie Elesa, per la sua varietà (maniglie a ponte, maniglie
da incasso, maniglioni tubolari), le diverse tipologie di montaggio e l’ampia possibilità
di personalizzazione, è in grado di soddisfare le più diverse esigenze dei progettisti. A
caratterizzarla sono alcuni elementi comuni oggetto dell’accurato lavoro in fase di proget-
tazione e di produzione: la massima attenzione all’ergonomia; la più meticolosa selezione
dei materiali plastici e i metalli impiegati con l’obiettivo di offrire risposte su misura ai
diversi campi applicativi con resistenze meccaniche, termiche, agli agenti chimici e atmosferici
nonché alla corrosione, provate in laboratorio; un design curato. Non solo tecnopolimero:
Elesa nel tempo ha inserito nella propria gamma di maniglie anche soluzioni in differenti
materiali metallici.
Caratteristiche dielettriche tubo.
Resistività di volume
1010÷1015 [Ω *cm]
Resistività di superficie
1010÷1013 [Ω*] secondo normativa IEC93
Resistenza dielettrica
8 [kV/mm]
Comparative tracking index (CTI) >600 (V)
Costante dielettrica
5
