le macchine o interi impianti ognuna
con le proprie opzioni e varianti. La
conoscenza delle varie combinazioni
di prodotto possibili è definito come
un insieme di regole nell’Eplan Engi-
neering Center.
Configuratore e documenti tecnici
L’integrazione tra il configuratore e
gli altri moduli della piattaforma E-
plan (progettazione elettrica, fluidi-
ca, impiantistica) aprono un secondo
livello di intelligenza. La possibilità
che la creazione di tutti i documenti
tecnici possano essere automatizzati:
produzione e ordini, distinte materiali;
schemi idraulici e schemi pneumatici;
schemi di collegamento; integrazione
con i sistemi PLC; documentazione
tecnica. Con questo tipo di approccio,
una volta impostato il configuratore
i vantaggi sono evidenti: generazio-
ne di un preventivo automatizzato e
affidabile; velocità nel soddisfare le
esigenze dell’utente, migliore qualità
e riduzione dei costi in fase di proget-
tazione e costruzione.
Ovviamente inquestopercorso riorga-
nizzativo l’azienda non lascia mai solo
l’utilizzatore, i consulenti forti della
loro esperienza identificano il miglior
workflow e sviluppano le linee guida
di progettazione per permettere una
standardizzazione e guidano il cliente
attraverso il processo di riorganizza-
zione. Lo scopo finale è una chiara
divisione delle responsabilità tra colo-
ro che sono coinvolti. I vantaggi sono
evidenti: integrazione dei reparti; data-
base unificati che prevengono dupli-
cati ed errori, minimizzano potenziali
errori ed evitano costose correzioni,
simultaneità di progettazione.
Anche dal lato della produzione ci
possono essere grandi benefici.
Un’efficiente produzione è un fattore
fondamentale per il successo dell’a-
zienda. Grazie ai prototipi virtuali 3D
è possibile automatizzare anche il
processo costruttivo, trasferendo i
dati direttamente a una macchina
CNC e a un sistema di assemblaggio
cavi automatizzato. I prototipi virtua-
li 3D permettono dimensionamenti
ottimali e perfetto uso dello spazio.
L’integrazione con le macchine a con-
trollo numerico assicurano alta preci-
sione, risparmiando tempi e costi di
rilavorazione. Aver provato il sistema
di montaggio sul prototipo virtuale
assicura la perfetta costruzione e non
lascia spazio all’inventiva del singolo
montatore. Con Eplan Pro Panel è
possibile creare processi integrati e
automatizzati dalla costruzione diret-
tamente alla produzione. Il sistema
supporta lo sviluppo di prototipi vir-
tuali 3D, sia per i componenti elettrici
sia fluidici. La scoperta in anticipo di
collisioni e l’inclusione delle istru-
zioni di installazione del produttore
migliorano la qualità e nel frattempo
fanno risparmiare un bel po’ di tem-
po. Per le lavorazioni in macchina,
sono stati creati strutture e modelli
di foratura dedicati che passano di-
rettamente nei centri di lavorazione
CN. Eplan Pro Panel fornisce tutte le
informazioni necessarie per un perfet-
to cablaggio. Il layout di montaggio
3D e le informazioni dal diagramma
di cablaggio forniscono le basi per
un cablaggio virtuale dell’armadio. Il
sistema permette di avere disponibili
dati di produzione quali la lunghezza
del conduttore, dettagli sulla termi-
nazione, fascettatura ed etichettatura.
Cosa dire
Con l’aumento della competizione
globale e la necessità di standardiz-
zazione, le aziende manifatturiere si
trovano di fronte a una grade sfida di
esame e di miglioramento dei proces-
si produttivi. Eplan, con la sua plurien-
nale esperienza può guidare l’utente
in questo processo di rinnovamento.
S. Cappelletti, technical manager Eplan
Software & Service.

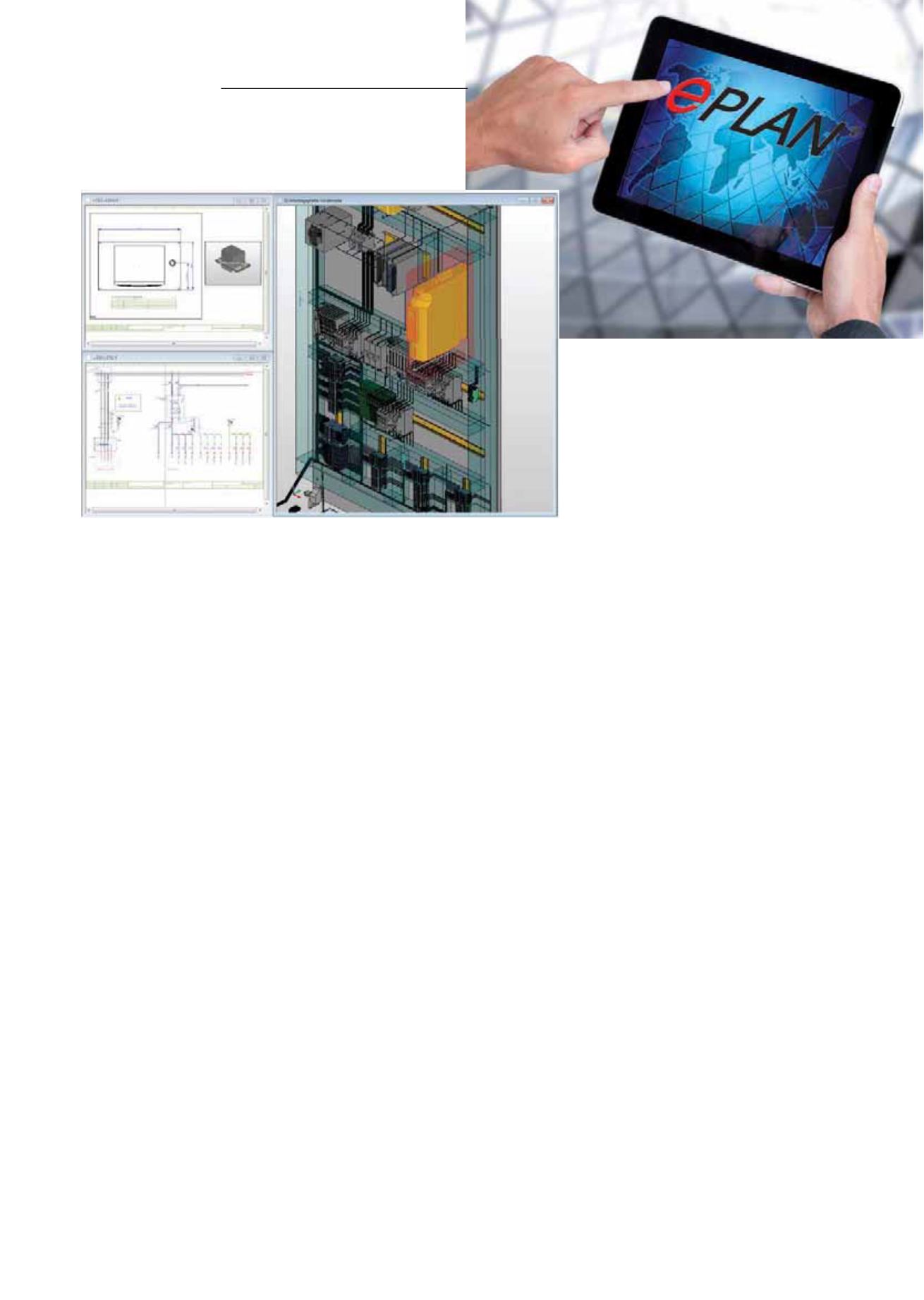

Eplan Pro Panel è una soluzione CAE per la progettazione in 3D di armadi elettrici e gruppi di controllo.
