una marca di proprio gradimento.
Le macchine per legno, essendo
per l’appunto macchine, devono
rispondere alle normative di sicu-
rezza, tra cui la ISO EN 13849. Per
questo Metal Work ha sviluppato
una serie di prodotti, chiamati Safe
Air. In particolare per la messa a
scarico sicura dell’impianto di aria
compressa si impiegano le valvole
ISO5599/1 serie Safe Air, idonee
ad essere utilizzate in circuiti di
sicurezza sino a PL=e.
Comunque, per i progettisti che de-
vono calcolare il livello di sicurezza
di un circuito che comprende al suo
interno prodotti Metal Work, i dati
B10d, cioè il numero di cicli della
vita di tutti i prodotti, sono riportati
sul sito all’indirizzo
metalwork.it/ita/affidabilita_b10d.
html. Infine, anche in alcune mac-
chine per legno trova applicazio-
ne la nuova linea di componenti
pneumatici modulari per robotica,
serie V-Lock: è possibile montare
sistemi di movimentazione, ad e-
sempio pick and place, con slitte,
attuatori rotanti, pinze ecc., senza
dover progettare né costruire nes-
sun adattatore a disegno.
G. Guzzoni, responsabile di prodotto
Metal Work.
minimo il gioco con la camicia e
di conseguenza le vibrazioni du-
rante la rotazione della vite a sfe-
re. Il cilindro può essere dotato
di sistema antirotazione integrato,
ottenuto con due pattini contrap-
posti che scorrono in due distinte
cave longitudinali nella camicia. Il
pistone è dotato di magnete e la
camicia presenta cave longitudinali
per alloggiare eventuali sensori. È
incluso un sistema per ingrassare
la vite/chiocciola. Per il fissaggio
del cilindro si possono impiegare
numerosi accessori standard dei
cilindri pneumatici, inclusa la cer-
niera intermedia.
Il motore può essere scelto all’inter-
no di una gamma ottimizzata, che
comprende sia motori passo-passo
sia motori brushless.
C’è una versione per montaggio
in linea, ove l’albero motore è col-
legato direttamente alla vite con
un giunto. C’è una versione con
motore rinviato, ove la trasmis-
sione del moto è assicurata da
pulegge e cinghia dentata con rap-
porto di trasmissione 1:1. Vengono
forniti anche gli azionamenti più
adatti alla gestione dei motori. Si
possono costruire flange e giunti
di adattamento nel caso in cui il
cliente voglia utilizzare motori di
servono i movimenti atti a bloccare
con fermezza e senza giochi; taluni
clienti devono anche trattenere i
pezzi mediante il vuoto. Tutto deve
essere realizzato ricordandosi che
l’ambiente di lavoro è saturo di
trucioli, polvere di legno, collanti.
Qui l’esperienza e la creatività di
Alfa Meccanica sono i plus che
caratterizzano l’impresa.
Non solo pneumatica
Vi sono numerose applicazioni in
cui è necessario eseguire movimen-
ti con velocità costante e program-
mabile, arrestando il movimento
liberamente in ogni punto. La pneu-
matica in questi casi non è la solu-
zione ottimale, per cui Metal Work
vende ai costruttori di macchine
per legno i cilindri elettrici della
serie Elektro, che sono attuatori a
comando elettrico, con l’interfaccia
di fissaggio conforme alla norma
ISO 15552. La gamma comprende
cilindri con dimensioni 32, 50 e 63
mm, corse sino a 1.500 mm, spinte
assiali sino a 12.800 N, velocità da
0 a 2.000 mm/s.
Il movimento di avanzamento dello
stelo è ottenuto con sistema a vite
temprata e chiocciola con ricircolo
di sfere. Il pistone ha una fascia
di guida calibrata per ridurre al

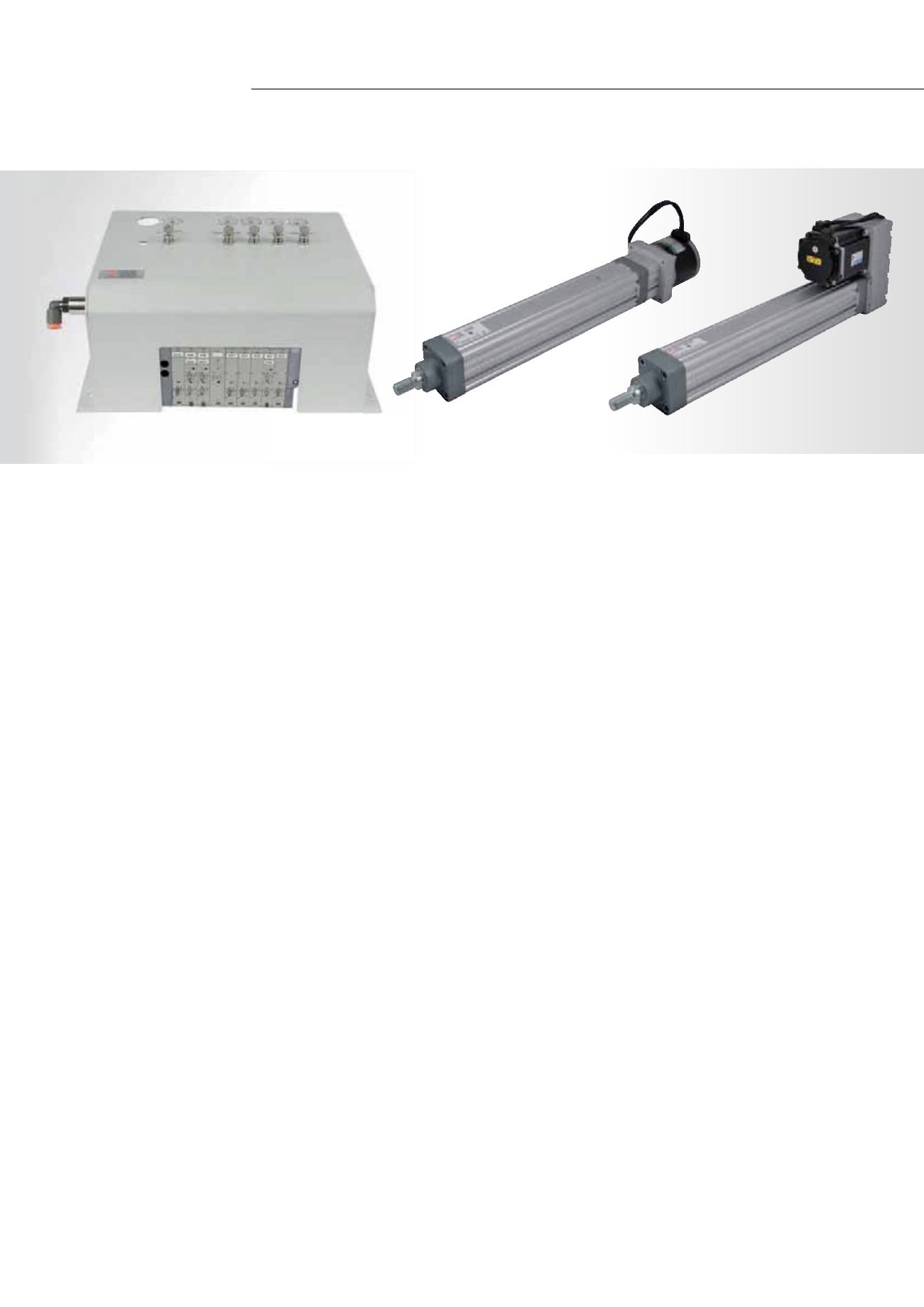

Pannello di comando con elettrovalvole, regolatori di pressione,
