DOSSIER
nomia e di facilità di intervento,
realizzare pannelli su cui fissare le
elettrovalvole, i regolatori di flus-
so, i rubinetti. Metal Work realizza
numerosi di questi pannelli perso-
nalizzati. La fotografia ne mostra
uno, in cui l’utilizzatore vede solo
l’interfaccia utente, con le mano-
pole per la regolazione della pres-
sione e quelle per la regolazione
della velocità, i manometri, i LED.
Dietro, non visibili, vi sono le isole
di elettrovalvole HDM e i raccordi-
funzione miniaturizzati della serie
disegno, in stretta collaborazione
con l’utilizzatore. Per soddisfare
questa esigenza la Metal Work può
contare su di un’azienda del proprio
gruppo, Alfa Meccanica di Treviolo,
in provincia di Bergamo, che ha
proprio questa mission: progettare
e realizzare attuatori speciali, su
specifiche dell’utente, con una mec-
canica, ove richiesto, di elevatissi-
ma precisione. Gli attuatori speciali
forniti da Alfa Meccanica ai clienti di
questo settore sono innumerevoli.
I cilindri ‘stopper’ servono a fare
di tutte le taglie. Evidenziamo qui u-
no dei prodotti più graditi ai costrut-
tori di macchine per legno: l’isola
di valvole HDM o la sua versione
ampliata, CM (Clever Multimach).
HDM e CM hanno il massimo di
flessibilità e modularità, dato che
l’utilizzatore può comporre libera-
mente isole composte da 1 sino a
64 valvole, alternando liberamente
valvole per tubo ø 4, 6 o 8 mm,
nelle versioni 5/2, 3/2 NC e NO,
5/3. La valvola non è montata su
di una base, anzi la base non esiste
per niente; questa è l’idea che ha
portato la modularità di CM a livelli
insuperati. L’alimentazione elettri-
ca può essere scelta tra connettori
multipolari a vaschetta, CAN-Open,
Ethernet-IP, Ether-CAT, Profinet e
altri protocolli di bus di campo.
CM ha una diagnostica molto det-
tagliata che, in caso di guasto elet-
trico, individua con esattezza quale
valvola dell’isola ha un problema,
e se si tratta di corto circuito o di
interruzione del segnale.
Però vi sono alcune macchine per
la lavorazione del legno dove risulta
molto meglio, per motivi di ergo-
lineonline. Dopo i distributori vi
sono gli attuatori, tipicamente i
cilindri. I cilindri a norma trova-
no naturalmente ampia diffusione,
per cui i cilindri Metal Work serie
ISO15552, ISO6432, ISO21287 sono
spesso scelti per la loro affidabilità,
attriti ridotti, lunga vita.
Attuatori a disegno
Ma è proprio negli attuatori che i
costruttori hanno esigenze molto
specifiche, talvolta anche molto
stringenti, che richiedono, da parte
del fornitore, capacità di proget-
tare e realizzare unità speciali a
da battuta ai pannelli di legno; non
solo sono molto diverse le dimen-
sioni e la morfologia, ma anche le
esigenze: in alcuni casi si richiede
un gioco radiale dello stelo di pochi
millesimi di mm, in altri casi serve
contenere l’oscillazione radiale, in
altri si richiede che lo stelo sia re-
alizzato in un materiale tenero, per
esempio in alluminio, per evitare di
danneggiare l’utensile che errone-
amente andasse a interferire. Altri
attuatori incorporano anche la fun-
zione di bloccaggio del pannello; in
questi casi, oltre ai movimenti per
entrare e uscire dall’area di lavoro,
MACCHINE PER IL LEGNO

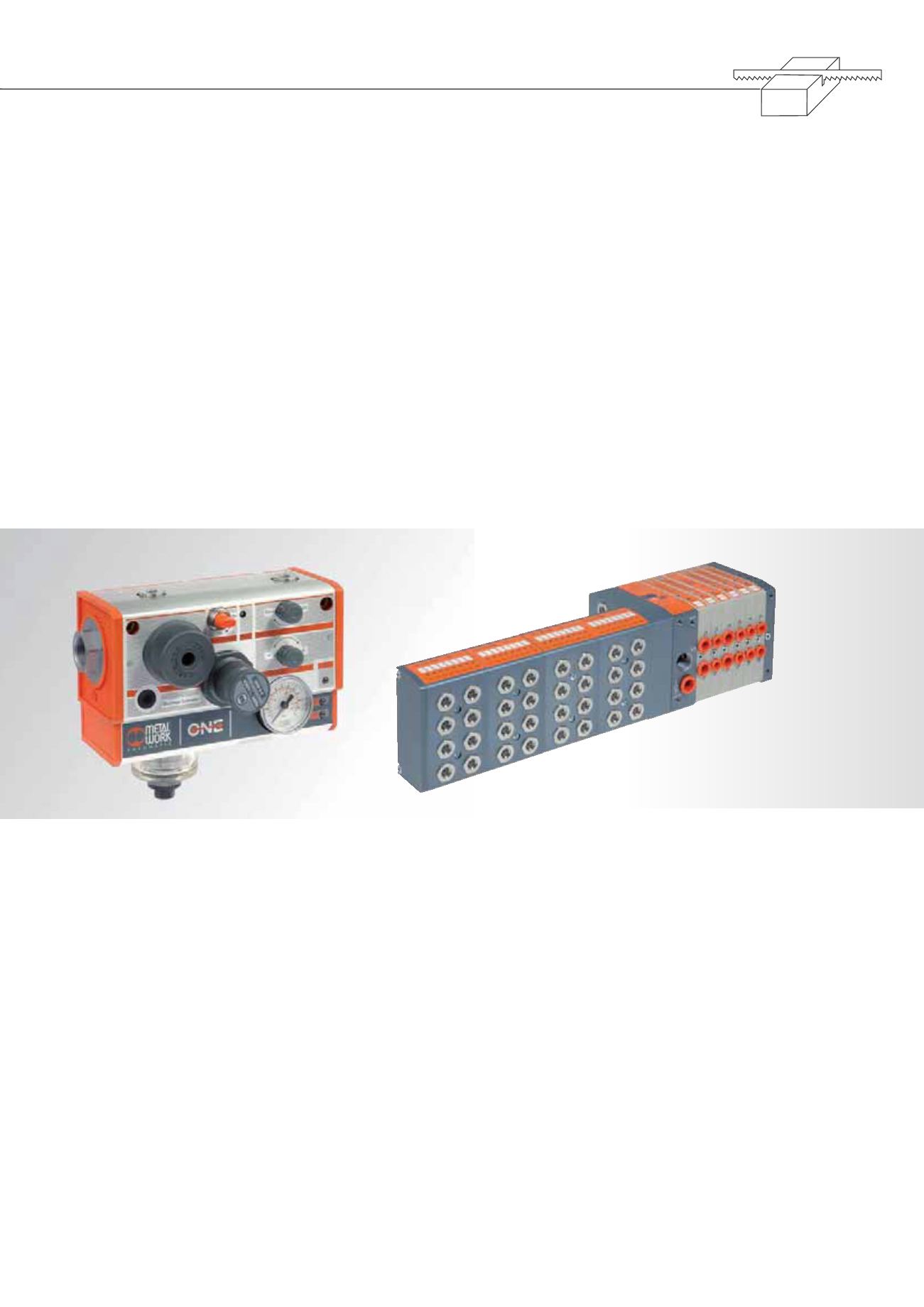

Gruppo di trattamento aria serie
ONE e isole di elettrovalvole
modulari Clever Multimach.
