della progettazione fin dall’inizio. Le
modifiche alla progettazione, come
l’aggiunta o la modifica di I/O, pos-
sono essere realizzate senza dover ri-
correre ad una manodopera intensiva
e costi di ricablaggio particolarmente
alti. I progetti diventano più gestibili
e più sicuri. La configurazione e la
diagnostica sono eseguite da un’unica
piattaforma software integrata: DeltaV
Explorer di Emerson. È importante
ricordare che i costi complessivi di
proprietà vengono notevolmente ri-
dotti in considerazione dell’aumentata
affidabilità e sicurezza dei processi
produttivi e della conseguente dimi-
nuzione dei tempi di fermo macchina.
Integrazione delle isole di valvole
Il Charm della serie 580 consente ai
contro engineer e ai responsabili che
lavorano su progetti di produzione a
ciclo continuo o in lotti, di adottare
un approccio semplice, economico
e rapido all’integrazione dei sistemi
pneumatici all’interno dell’ambien-
te di controllo del processo. Il nodo
facilita il collegamento singolo dal
campo al sistema di controllo distri-
buito DeltaV di Emerson offrendo
funzioni di marshalling elettronico,
configurazione nativa e diagnostica,
oltre alla ridondanza incorporata, per
un’architettura di sistema completa-
mente integrata. Con l’introduzione
del nodoCharm580 diAscoNumatics,
per la prima volta è possibile effettuare
l’integrazione dei sistemi pneumatici
con il marshalling elettronico all’in-
terno di un’unica piattaforma di rete,
soluzione con un solo pacchetto e un
unico fornitore. Il nodo Charm 580 si
collega direttamente al sistemaDeltaV
attraverso la base di supporto Charm
e combina in maniera nativa il rile-
vamento automatico e il marshalling
elettronico mediante un collegamen-
to di comunicazione e alimentazione
ridondante, consentendo di sfruttare
appieno le capacità diagnostiche nati-
ve del DeltaV. Dal sistema di controllo
distribuito, ogni valvola pilota è gestita
nello stesso identico modo degli altri
ingressi edelle altreuscitedel sistema.
Il sistema di controllo distribuito è in
grado di identificare e smistare tutti
i collegamenti pneumatici mediante
un unico collegamento ridondante
con fino a 48 uscite di elettrovalvole
collegate ad ogni nodo Charm.
Controllo intelligente
È da sottolineare che il nodo Charm
580 si interfaccia con le isole di valvole
della serie 500Asco Numatics. Queste
valvole di controllo direzionale plug-in
ad alte prestazioni offrono la massima
portata comparata alla loro dimen-
sione, e contribuiscono a mantenere
compatto l’ingombro della macchina
e a ridurre i costi del sistema, oltre a
essere accompagnate da una gamma
completa di accessori e opzioni che
semplificano l’installazione, la confi-
gurazione e la modifica. Se confronta-
ta conun sistema di processoprodutti-
vo caratterizzato da cross-marshelling
manuale per scenari di produzione
a ciclo continuo e in lotti, i vantaggi
offerti da una soluzione basata sulla
tecnologia Charm con marshalling
elettronico sono palesi e convincenti.
Quando i sistemi pneumatici richie-
dono un’integrazione e la soluzione
è comparata con l’introduzione di un
fieldbus come Profibus-DP i vantaggi,
sottolinea una nota del produttore,
sono ancora più convincenti grazie
all’ambiente di engineering facile da
usare e task-based offerto da DeltaV.
L’eliminazione di una rete secondaria
consente di ridurre notevolmente i
componenti, I/O associati, cablaggio
e tempo necessario per la messa in
servizio. La soluzione a rete singola
di Emerson sottintende una respon-
sabilità unica per prodotti, documen-
tazione e supporto, con risparmi per
personale, risorse di programmazione
e formazione del sistema. Il nume-
ro ridotto di componenti ed il colle-
gamento diretto equivalgono a un
minor rischio di guasti del sistema.
Le modifiche alla progettazione nel
corso dello sviluppo del progetto e
la risoluzione dei problemi sono più
semplici grazie al controllo intelligen-
te integrato e dotato delle funzioni
di autorilevamento e di diagnostica
sempificata della stazione di lavoro.
Il tempo di fermo macchina è note-
volmente ridotto grazie alla diagno-
stica integrata direttamente sull’isola
di valvole o visualizzata sulla stazione
di lavorodei sistemi DeltaV. L’affidabile
collegamento ridondantegarantisce la
sicurezza e riduce i tempi di inattività
richiesti per eseguire lamanutenzione.
Tra gli altri vantaggi sono inclusi la
flessibilità nel controllo di processo,
grazie al fatto che ogni Charm I/O,
dai sensori di corrente e tensione agli
allarmi e alle valvole pilota, condivi-
dono la stessa configurazione DeltaV
Explorer, e sono disponibili nel cloud
su ogni controller nella rete. L’insieme
di questi fattori crea una soluzione
fortemente integrata per gli ingressi
e le uscite e per le isole di valvole
pneumatiche che fornisce una certezza
operativa e di progetto più completa,
un’ottimizzazionegeneraledel control-
lo ed un’elaborazione affidabile.
AUTOMAZIONE

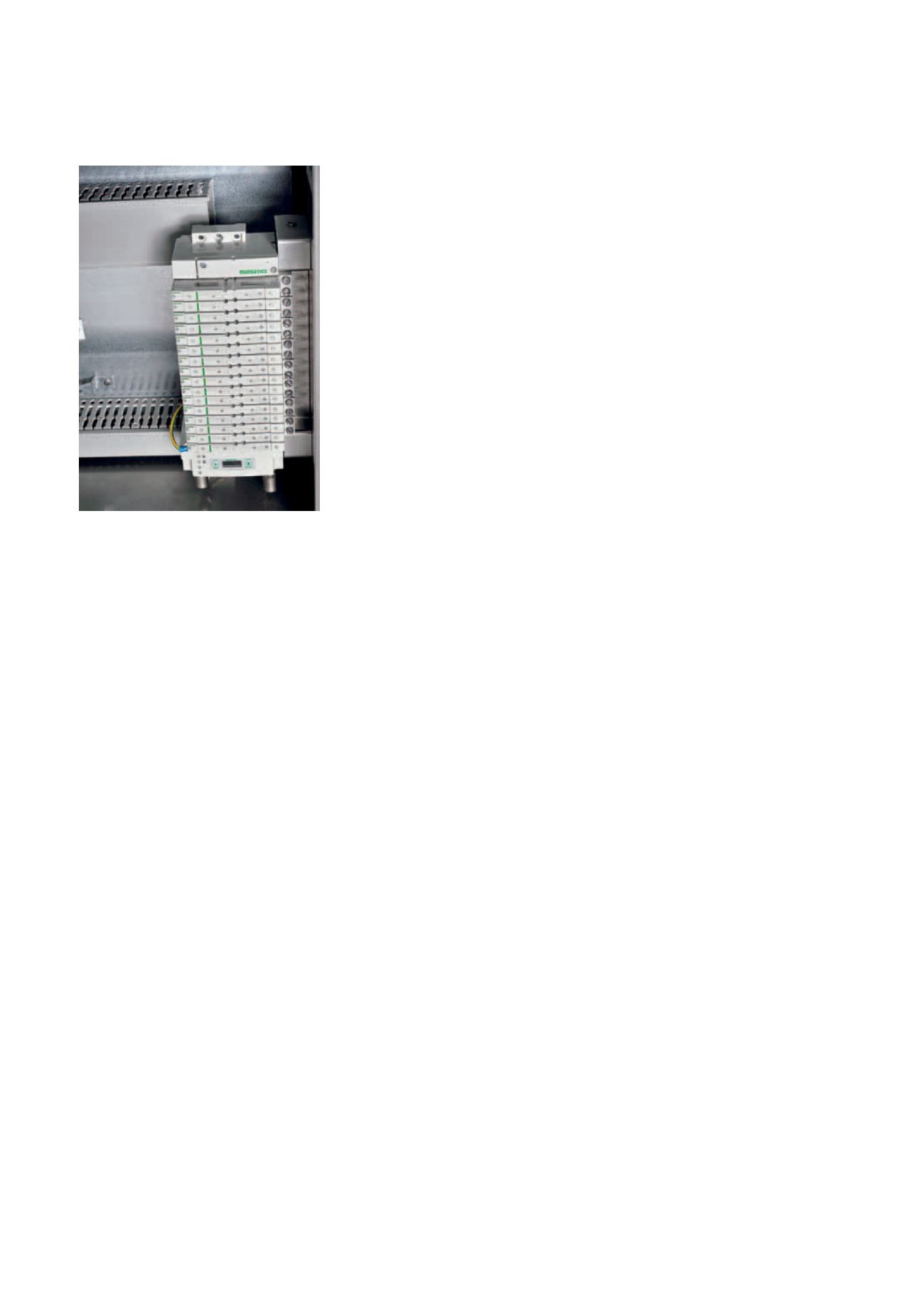

Charm 580 si interfaccia con le isole di valvole
della serie 500 Asco Numatics.
