Speciale

anteprima Hannover Messe

ith its HK hydrau-

lic power packs and

NSMD on/off direc-

tional spool valves, Hawe Hydrau-

lik SE of Munich offers a hydraulic

system specially suited for lathes.

In this application, the fixed flow

rate pump of the power pack is

driven by a three-phase motor

with a frequency converter. This

enures a constant flow rate which

compensates for losses due to

leaks in the rotary joint of the

spindle.

With this system, there are two

further advantages in that clam-

ping pressure is established and

maintained, and can then be

adapted to the different pie-

ces to be worked while simul-

taneously providing a constant

pressure to further hydraulic ap-

plications such as the tool chan-

ger. The frequency converter

also ensures efficient operation

in terms of energy consumption.

The frequency converter adjusts

the number of revolutions of the

engine to the flow requirements

of the hydraulic actuators. A pres-

sure sensor measures the system

pressure, the signal is processed

by the frequency converter. The

short reaction time of the control

loop avoids drops and surges in

pressure when the flow demand

changes.

The clamping module adjusts the

clamping pressure and monitors

it. The clamping pressure is set by

a proportional signal provided by

the control system. For pressure

monitoring, the clamp module is

equipped with a switch that not

only ensures that the clam-

ping pressure is correct, but

evaluates whether the tighte-

ning is already concluded. The

enable signal can also be used

to start the machine. No pause is

necessary for ensuring the conclu-

sion of the clamping movement.

Radial piston pumps or gear pum-

ps are available for a maximum

flow rate of 20 liters per minute.

on il gruppo motopom-

pa compatto HK, unito

al modulo di serraggio

NSMD, Hawe Hydraulik SE di Mo-

naco di Baviera offre un sistema

idraulico particolarmente idoneo

per torni. In questa applicazione la

pompa a portata fissa del gruppo è

azionata da un motore trifase con

convertitore di frequenza. In tal mo-

do è assicurata una portata costan-

te che compensa le perdite dovute

ai trafilamenti nel giunto rotante

del mandrino. Con questo sistema

si creano due ulteriori vantaggi in

quanto viene assicurata e mante-

nuta la pressione di serraggio, che

può essere adeguata ai diversi pezzi

da lavorare e contemporaneamente

viene fornita una pressione costan-

te a ulteriori utenze idrauliche co-

me a esempio il cambia-utensile. Il

convertitore di frequenza consente

inoltre un funzionamento efficien-

te dal punto di vista energetico.

Il convertitore di frequenza adegua

il numero di giri del motore al fab-

bisogno di portata degli attuatori

idraulici. Un sensore di pressione

misura la pressione del sistema, il

segnale viene elaborato dal conver-

titore di frequenza. Il breve tempo

di reazione della catena di regola-

zione evita cadute o picchi di pres-

sione quando il fabbisogno di por-

tata cambia.

Il modulo di serraggio regola la

pressione di serraggio e la moni-

tora. L’impostazione della pressio-

ne di serraggio avviene tramite un

segnale proporzionale che viene

fornito dal sistema di controllo

della macchina. Per il monitoraggio

della pressione è stato integrato

nel modulo di serraggio un interrut-

tore che non misura solamente se

la pressione di serraggio è corret-

ta, ma valuta anche se il serraggio

stesso è già concluso. Il segnale di

abilitazione può essere anche uti-

lizzato per l’avvio della macchina.

Non occorre una pausa che assicu-

ri la conclusione del movimento di

serraggio. Sono disponibili pompe

a pistone radiali o a ingranaggi per

una portata massima è di 20 l/min.

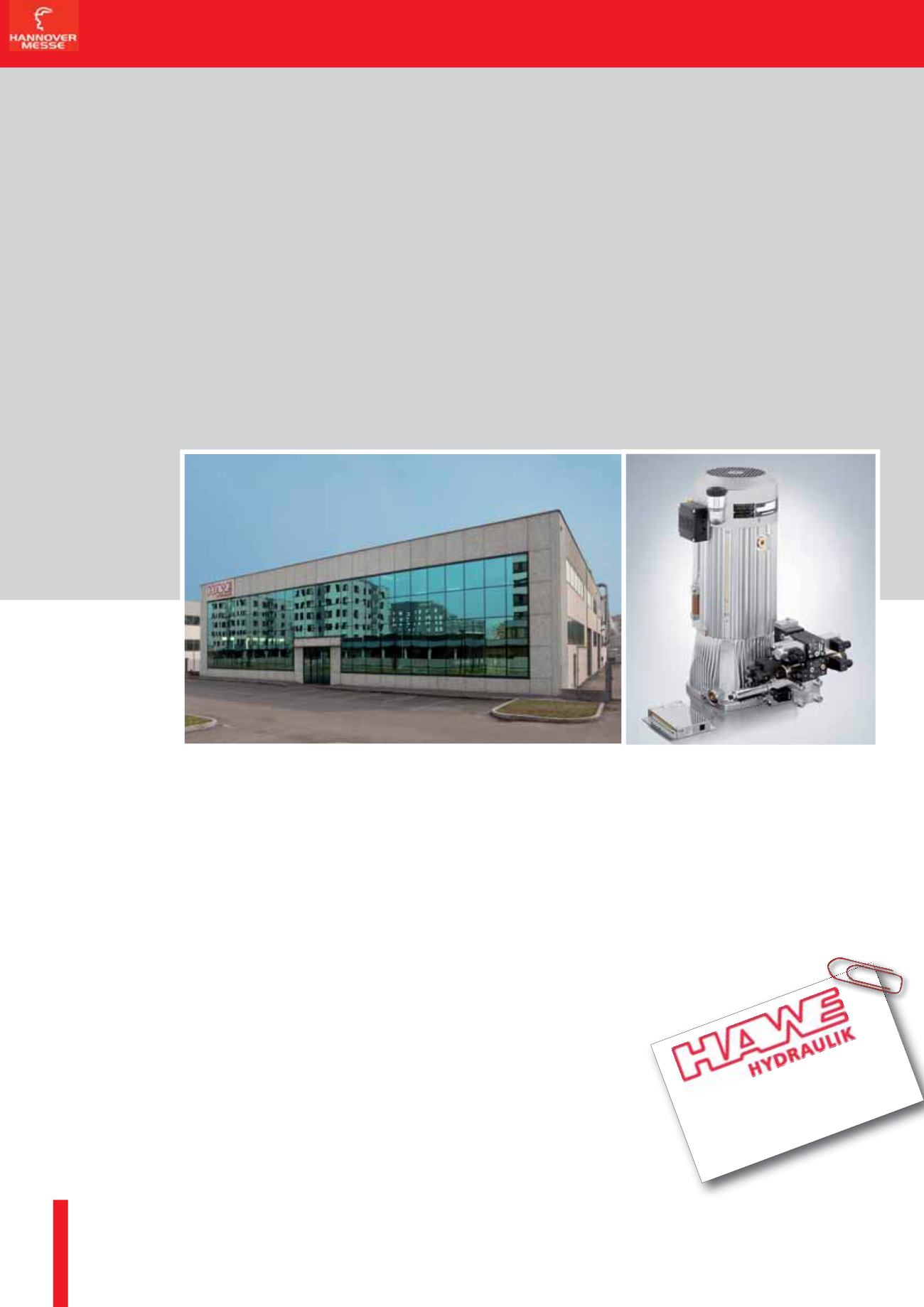

La sede di Hawe

Italiana; HK gruppo

motopompa

compatto.

Hawe Italiana

headquarters;

HK hydraulic

power pack.
