SMS Engineering

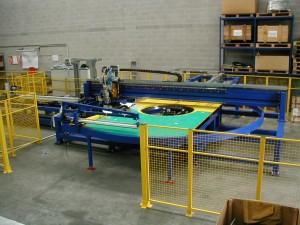

Da SMS Engineering la proposta di impianti automatici per la produzione di serpentine in rame o alluminio. Il tubo, che proviene da uno svolgitore motorizzato con dispositivo di controllo dello svolgimento bobina, scorre in due teste di raddrizzatura e poi avanza per mezzo di un sistema controllato, per consentire un utilizzo senza colpi. Un sistema pneumatico di bloccaggio con l’impronta del tubo permette di trascinare il tubo raddrizzato in avanti della misura programmata. Segue una stazione di piega con doppia testa, con dispositivo proprio di bloccaggio tubo durante la piega.

Le attrezzature di piega sono composte da due matrici, con la sede del diametro del tubo che ruota attorno al proprio asse di lavoro. Il dispositivo pneumatico per tenere fermo il tubo durante la piega ne garantisce la corretta posizione. La macchina è provvista da un piano rotante di lavoro a sostegno del pezzo durante le operazioni di piega per accompagnare la serpentina durante la piegatura. A serpentina ultimata, il tubo viene tagliato e trascinato verso la zona di scarico. La macchina può essere realizzata per produrre più di un pezzo per ciclo in funzione delle dimensioni del tubo e delle serpentine da realizzare.
