Un unico sensore per diverse esigenze
A differenza delle soluzioni che
sfruttano la tecnologia elettroma-
gnetica (MID) e dei flussimetri mas-
sici (Coriolis), Dosic non presenta
guarnizioni né parti meccaniche in
movimento. Questo significa che
il liquido, non incontrando osta-
coli, può essere misurato con la
massima precisione, anche con
bassi valori di portata, senza al-
cuna perdita di carico, grazie an-
che al tubo di misura diritto ad
autosvuotamento in acciaio inox
di alta qualità (316L con Ra ≤ 0,8).
Inoltre, il sensore non necessita di
interventi di manutenzione poiché
nessuna parte è soggetta ad usura
e garantisce così una continuità di
funzionamento della macchina nel
tempo. Il vantaggio del flussimetro
è la capacità di gestire sia fluidi
conduttivi sia fluidi non conduttivi,
misurandone in contemporanea
portata e temperatura, senza alcu-
na parametrizzazione al variare del-
la tipologia del liquido in ingresso.
Questa soluzione ‘plug & measure’
rappresenta un grande risparmio in
143 °C, trova la sua naturale appli-
cazione nei processi di lavorazione
alimentare.
La precisione di misura di Dosic
deriva dal suo funzionamento ba-
sato sul tempo di volo. Il segnale
a ultrasuoni inviato in direzione
opposta al flusso necessita di un
tempo maggiore rispetto al segna-
le inviato nella direzione del flus-
so, e la differenza temporale di
questi due segnali è direttamente
proporzionale alla velocità media
del flusso. La portata volumetri-
ca istantanea è, quindi, il risulta-
to della velocità media del flusso
moltiplicata per la sezione del tubo.
Essendo la tecnologia a ultrasuoni
affidabile e robusta oggi, Sick ha
deciso di applicarla al rilevamento
della portata dei liquidi con Dosic, il
flussimetro a profilo igienico capace
di misurare sia fluidi conduttivi che
non conduttivi.
termini di costi e tempi di esercizio
per qualsiasi impianto produttivo.
Disponibile nei diametri DN15 e
DN25 con una grande varietà di
attacchi al processo, le dimensioni
compatte del flussimetro ne permet-
tono l’installazione in tempi rapidi e
in spazi ridotti. La messa in funzione
è immediata, grazie alla modalità
di funzionamento plug&play che
non richiede calibrazioni in caso di
cambio liquido. Dosic può essere
utilizzato sia da remoto che tramite
i pulsanti presenti sul display, per
una facile accessibilità in qualsiasi
momento e da qualsiasi punto. Com-
pletano il profilo del flussimetro una
o due uscite analogiche, due uscite o
ingressi statici e l’interfaccia IO-Link
1.1 integrata per la parametrizzazio-
ne da remoto e le funzioni di dia-
gnostica. Quest’ultimo aspetto apre
nuove possibilità per l’integrazione
dei dati di processo in una rete di
automazione, trasformando Dosic
in un fornitore di informazioni utili
per rendere più efficiente e flessibi-
le qualsiasi impianto produttivo, in
piena ottica Industry 4.0.

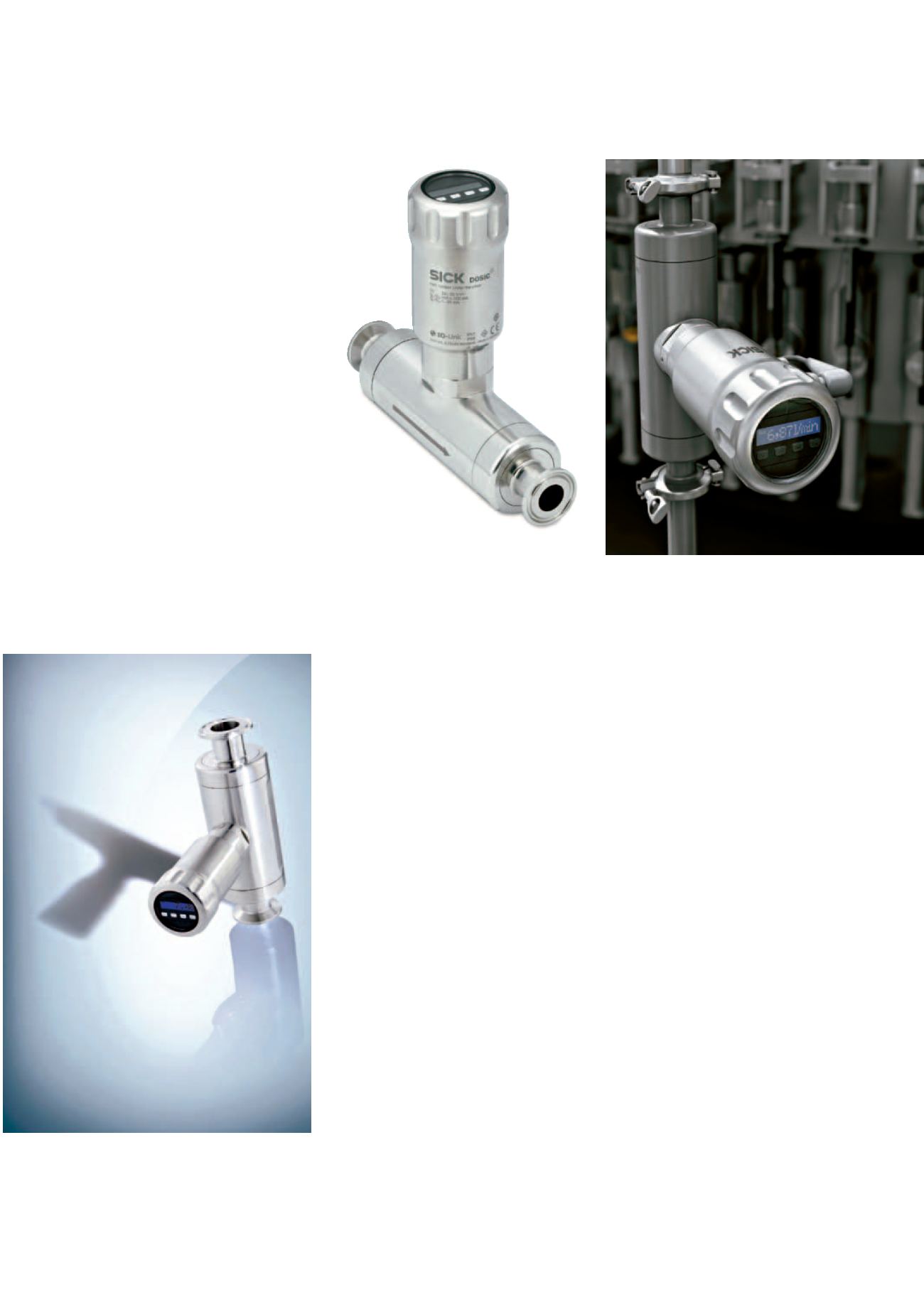

Flussimetro a ultrasuoni Dosic, con la robusta custodia inox, di Sick.
Dosic rileva dati utili per rendere più efficiente
qualsiasi impianto produttivo.
