Encoder da brividi, Baumer per la sicurezza nel parco divertimenti di Goteborg

Pubblicato il 2 luglio 2020
Baumer encoder montagne russe

Le montagne russe Helix del parco divertimenti Liseberg a Göteborg, Svezia, impiegano gli encoder incrementali HeavyDuty POG10 di Baumer per monitorare la velocità del motore delle carrozze e garantire la totale sicurezza e tranquillità dei passeggeri.

Con un percorso di 1.380 metri, Helix è l’ottovolante con svariati giri della morte più lungo d’Europa, e il secondo al mondo, includendo sei inversioni e catapultando i passeggeri fino a 90 km/h. A rendere ancora più mozzafiato l’esperienza, la metà dei 28 passeggeri è seduta in direzione opposta al senso di marcia. Il posizionamento delle carrozze presso il punto di partenza, una rampa di lancio a 41 metri di altezza, avviene per mezzo di motori asincroni da 315 kW, la cui velocità è rilevata dall’encoder Hübner Berlin HeavyDuty POG10 di Baumer.

Baumer encoder ottovolanteL’encoder incrementale, come l’analogo HOG10 con albero cavo, fa parte della famiglia di encoder HeavyDuty creata da Baumer, che forniscono informazioni affidabili sulla velocità in una varietà di potenziali applicazioni, funzionando anche in condizioni severissime. Come nel caso dell’attrazione Helix, collocato all’aperto ed esposto a caldo, sole, umidità, pioggia e vento. La capacità di evitare guasti e mantenere in perfetta efficienza macchinari e impianti significa qui non solo un risparmio di costi sui fermi macchina, ma in primo luogo la sicurezza dei passeggeri.

Affidabilità elevata garantita dalla tecnologia HeavyDuty grazie a una serie di caratteristiche, quali la robustezza meccanica, la tenuta ermetica a sporco, polvere e umidità, la robustezza elettrica con schermatura dell’elettronica da campi elettromagnetici e driver di uscita ad alte prestazioni, e infine la fornitura precisa e affidabile del segnale per un controllo e regolazione di precisione di motori e generatori.

In dettaglio, la tecnologia HeavyDuty del POG10 garantisce elevata affidabilità in condizioni difficili grazie agli alloggiamenti in pressofusione spessi e robusti con design antisvergolamento, progettati per resistere a forti vibrazioni e urti. Il supporto bilaterale dell’albero dell’encoder e del disco incrementale in metallo assicura ingenti riserve di potenza e un’impareggiabile durata utile in virtù di una straordinaria robustezza nei confronti di forze assiali e radiali. Di particolare importanza per un impianto destinato a uso esterno è anche, in ottemperanza alla norma EN ISO 12944, l’eccezionale protezione anticorrosione degli encoder HeavyDuty della categoria CX data dall’accurata scelta dei materiali e da un rivestimento ad elevata resistenza.

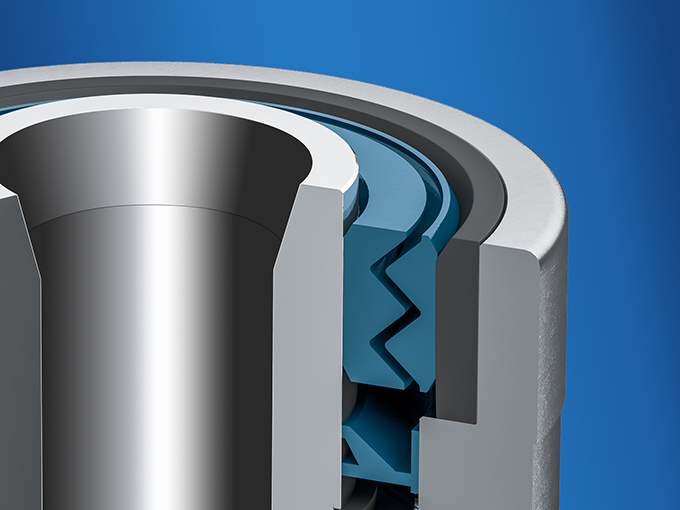

Baumer_Heavy_DutyUna combinazione di guarnizioni a labirinto e dispositivi di tenuta protegge inoltre l’interno degli encoder HeavyDuty da sporco solido, umido e pastoso. Il principio di tenuta corrisponde alla classe di protezione IP 66 e IP 67 in un ampio range di temperatura fino a 95 gradi Celsius. L’isolamento elettrico salvaguarda infine i cuscinetti a sfera degli encoder da scariche di corrente, evitando di compromettere l’azione del lubrificante. Nell’insieme, ne risulta un pacchetto completo pressoché indistruttibile in grado di scongiurare potenziali anomalie e guasti anche in condizioni di uso duro prolungato. Un dettaglio decisivo soprattutto se si considerano i notevoli oneri connessi alla sostituzione di un encoder, solitamente installato in punti di difficile accesso, come nel caso delle montagne russe.

All’interno dell’encoder, affidabilità e sicurezza sono quindi il risultato di un rilevamento senza interferenze effettuato per mezzo di commutatori ottici (Opto-ASIC) particolarmente robusti. Ciò assicura una immunità elettromagnetica ottimale con una resistenza ai transitori veloci con impulsi di alta tensione fino a 4 kV. Il cosiddetto Enhanced Monitoring System (EMS) esegue un monitoraggio continuo su numerose funzioni, riconosce errori di collegamento e dell’encoder stesso comunicandone lo stato al convertitore o all’unità di comando tramite un’apposita uscita. L’eccellente qualità del segnale SinCos è resa possibile dalla tecnologia LowHarmonics, a garanzia di un insuperabile controllo delle performance, un ridotto riscaldamento del motore e un’elevata efficienza energetica. Le uscite dei segnali a onde quadre incrementali dispongono inoltre di potenti transistor driver a prova di cortocircuito per correnti di picco fino a 300 mA, capaci di fornire valori affidabili anche in presenza di cavi lunghi fino a 350 metri.
