Cablaggio manuale dei quadri elettrici guidato con app 3D di SDProget alla SPS

SDProget Industrial Software presenta a SPS Italia 2026 SPAC Vision, la nuova applicazione web che guida il cablatore nella realizzazione dei quadri elettrici attraverso una visualizzazione tridimensionale dei percorsi dei conduttori, creando un flusso digitale continuo tra progettazione, officina e macchine di produzione.

La soluzione, collegata a SPAC Wiring, colma infatti il divario tra la progettazione elettrica e la fase di produzione manuale, portando in officina le informazioni elaborate dall’ufficio tecnico in modo visivo, preciso e immediatamente operativo.

Nel cablaggio manuale dei quadri elettrici, ogni operatore interpreta autonomamente lo schema e decide il percorso dei fili: da quale lato entrare nella canalina, come raggiungere il morsetto, quale strada seguire all’interno della struttura del quadro. Due cablatori diversi sullo stesso quadro producono risultati diversi: le lunghezze cambiano, i percorsi variano e il quadro finito diventa più difficile da verificare e da riparare. SPAC Vision elimina questa variabilità mostrando all’operatore, filo per filo, il percorso esatto stabilito in fase di progettazione.

Le principali funzionalità della soluzione sono:

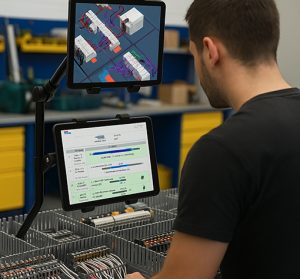

•    Visualizzazione 3D del cablaggio: selezionando un conduttore dalla lista di cablaggio, SPAC Vision visualizza in 3D il percorso che il conduttore deve seguire all’interno del quadro. Il cablatore segue le indicazioni visive, completa il collegamento e lo marca come eseguito: sullo schermo il filo diventa verde e lo stato di avanzamento viene aggiornato in tempo reale.
•    Modalità sincronizzata con lo schema elettrico: per chi ha dimestichezza con gli schemi tradizionali, è disponibile una modalità di visualizzazione che affianca alla vista 3D lo schema elettrico completo, consentendo di lavorare con entrambe le rappresentazioni contemporaneamente.
•    Interfaccia touch su tablet: l’applicazione è ottimizzata per tablet con interfaccia touch, pensata per chi lavora in piedi davanti al quadro, senza necessità di tastiera né mouse.
•    Integrazione con le spezzonatrici in SPAC Wiring: selezionando il filo da cablare, SPAC Wiring trasmette direttamente alla macchina di taglio la lunghezza esatta richiesta dal progetto. La spezzonatrice taglia, il cablatore trova il conduttore già pronto e si eliminano i passaggi manuali intermedi e i margini di errore sulla misura.

SPAC Vision ottimizza i percorsi già in fase di progettazione, riducendo la lunghezza complessiva dei conduttori e il consumo di rame. Il cablatore può inoltre lavorare in piena autonomia: tutte le informazioni necessarie sono disponibili direttamente senza necessità di richiedere file o chiarimenti all’ufficio tecnico. Un vantaggio particolarmente significativo nei contesti in cui la progettazione e il cablaggio sono affidati ad aziende diverse, come accade frequentemente nel settore dei quadri elettrici. La stessa logica di tracciamento si rivela utile anche nella ricerca dei guasti: riaprendo il progetto, è possibile identificare in pochi secondi il percorso di qualsiasi conduttore.

Con SPAC Vision, SDProget estende il perimetro di SPAC Automazione oltre l’ufficio tecnico, portando il dato di progetto direttamente nelle mani di chi produce. Un passaggio che trasforma il cablaggio da una fase interpretativa a una fase guidata, misurabile e integrata con gli strumenti corretti che confermano l’impegno dell’azienda nell’innovazione a supporto delle realtà produttive del settore elettrico industriale.
