Accoppiamenti albero facili

Le elevate coppie di serraggio delle viti possono diventare un vero problema durante l’installazione dei grossi accoppiamenti albero, soprattutto dove lo spazio è limitato. Mayr ha quindi equipaggiato l’accoppiamento lamellare Roba-DS per coppie elevate con un collegamento conico a blocco positivo facile da assemblare che funziona con coppie di serraggio estremamente basse.

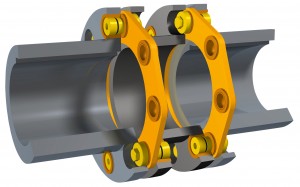

Le cinque taglie costruttive della serie coprono una gamma di coppie nominali da 22.000 a 110.000 Nm. La manipolazione dei grossi accoppiamenti è un lavoro pesante, quindi deve essere reso il più semplice possibile per i tecnici. Grazie a questo assemblaggio semplice e veloce, è possibile risparmiare molte ore e costi inutili. Nel caso del Roba-DS con collegamento conico, il pacco lamellare flessibile è collegato, con blocco positivo e senza giochi, con componenti di fissaggio come mozzi, flange e manicotti.

Bulloni esternamente conici vengono inseriti nei fori a forma conica dei fissaggi usando viti di tensione e vengono serrate le bussole a collare dei pacchi lamellari. A causa di questa forma conica, vengono generate forze che espandono in modo radiale e flessibile le bussole a collare e i fissaggi, garantendo in questo modo il collegamento senza gioco del pacco lamellare.
